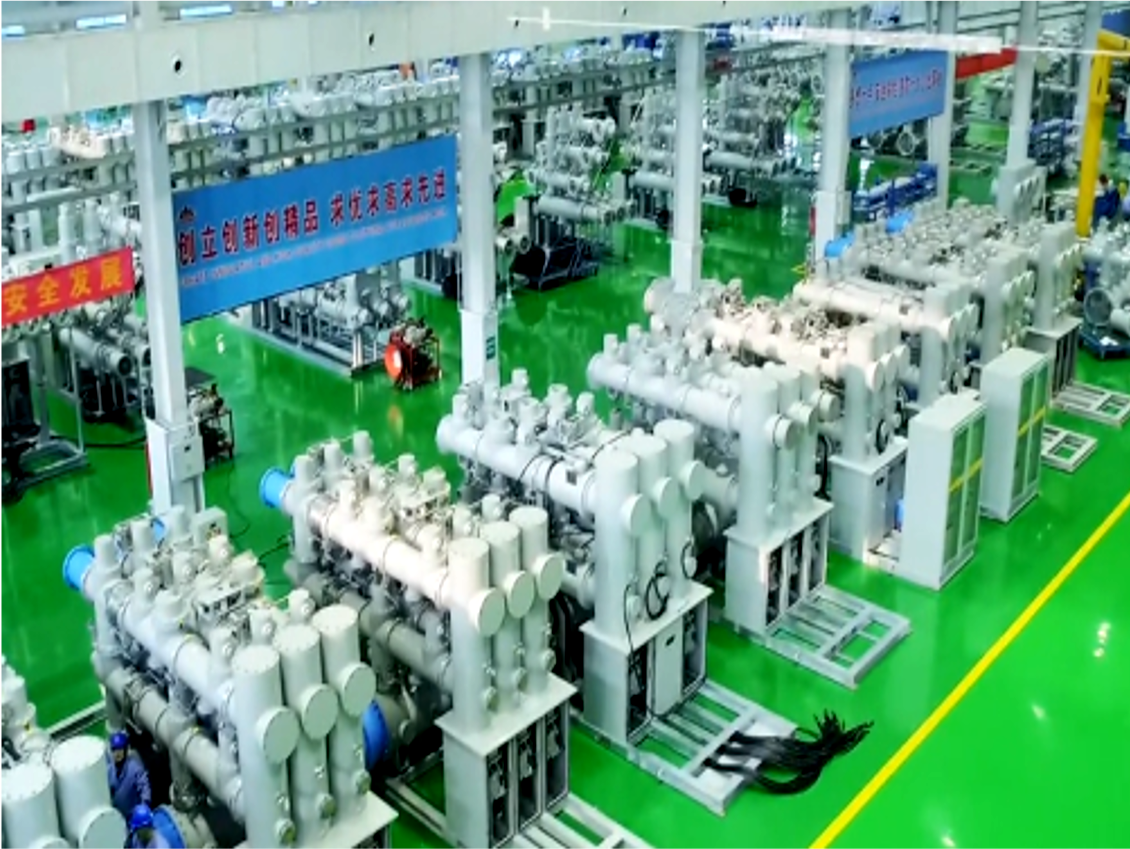

GIS（Gas Insulated Switchgear）是采用金属封闭结构，并利用绝缘气体或气体混合物实现部分或全部绝缘功能的高压开关设备。高压GIS通常集成断路器、隔离开关、接地开关、母线、电流互感器、电压互感器、避雷器及气体监测等功能单元，通过紧凑的模块化结构减少设备占地并提高运行环境适应能力。
对于额定电压1kV以上、52kV及以下的金属封闭开关设备，相关产品可依据IEC 62271-200进行设计和试验；额定电压高于52kV的交流气体绝缘金属封闭开关设备则对应IEC 62271-203。具体产品还需要结合断路器、隔离开关、互感器及其他组件对应的产品标准进行完整的技术设计。
C-GIS（Compact Gas Insulated Switchgear）通常用于中压配电场景，具有结构紧凑、占地较小、外部环境影响较低等特点，可应用于工业厂房、城市配电房、预制舱、数据中心、商业建筑及新能源配电项目。
需要注意的是，C-GIS并不等同于SF6开关柜。不同产品可能采用SF6、替代气体、真空断路器配合气体绝缘或其他复合绝缘方案。因此，在进行C-GIS充气柜选型时，应首先确认制造商采用的绝缘介质、额定参数及相应试验标准，而不能仅根据“充气柜”名称判断内部气体类型。
典型GIS/C-GIS主要包括：
与传统空气绝缘开关设备相比，气体绝缘结构能够减少外部环境对内部绝缘系统的影响，并显著压缩设备布置空间，因此特别适合城市变电站、工业园区、预制舱和空间受限项目。
GIS选型不能只看电网的标称电压。正确的选型流程应从系统额定电压 → 系统最高运行电压 → 设备最高电压Um → 工频耐受电压及雷电冲击耐受电压 → 绝缘配合逐级确定。
IEC 60071-1规定了绝缘配合中设备耐受电压的选择原则，并强调耐受电压应与设备最高电压建立对应关系。实际项目还需要结合系统过电压水平、接地方式、避雷器配置及安装条件进行校核。
采购方应向GIS/C-GIS制造商提供：
制造商根据项目参数确定相应的设备最高电压等级Um。
例如，24kV、35kV、110kV系统所对应的开关设备等级并不能简单通过“系统电压+固定数值”的方式确定，而应根据具体产品标准、项目技术规范和设备系列进行选择。
GIS绝缘配合通常需要重点关注：
IEC 60071的作用是提供绝缘配合原则，而具体GIS设备的额定耐受电压和试验要求则需要结合相应开关设备标准及项目技术条件确定。
因此，采购方不应只向供应商提出“35kV GIS”这样的单一条件，而应要求供应商同时提供完整的绝缘水平参数。
虽然GIS/C-GIS内部采用封闭绝缘系统，可以降低外部粉尘、盐雾和湿度对内部绝缘的直接影响，但设备外部绝缘部件、套管、连接部位及二次系统仍可能受到环境影响。
对于沿海、化工园区、矿山、高湿地区及高凝露室内环境，应重点评估：
对于特殊凝露和污染条件，IEC 62271-304也提供了针对1kV以上、52kV及以下室内封闭开关设备特殊服务条件的相关分类和试验指导。
某海外工业园区22kV配电项目在初期设计阶段直接采用更高电压等级的C-GIS产品，未充分核算预制舱内部空间和电缆连接尺寸。
设备进场后发现单间隔尺寸与原预制舱布置不匹配，需要重新调整舱体结构及基础、电缆路径，增加了项目改造成本并延长了施工周期。
该案例说明：
GIS/C-GIS电压等级不能只按照“越高越安全”进行选择。
如果项目不存在明确的升压规划、特殊绝缘要求或环境适应需求，应结合系统实际参数选择合适的设备等级，同时在采购前核对柜体尺寸、母线布置、电缆终端及维护空间。
短路参数是GIS/C-GIS选型中仅次于电压和绝缘水平的重要指标。
断路器额定短路开断电流不能简单根据变压器容量直接确定，而应根据系统短路计算结果进行选择。
影响短路电流的主要因素包括：
GIS/C-GIS采购时，建议至少同时确认：
额定短路开断电流
决定断路器在规定条件下能够可靠切除的短路故障电流能力。
额定短时耐受电流
用于评估设备在短路故障持续期间承受热效应的能力。
额定峰值耐受电流
用于评估设备承受短路电流峰值产生的电动力冲击能力。
因此，不能只比较20kA、25kA、31.5kA或40kA等一个参数，而应将断路器开断能力与整套GIS母线、隔离开关、接地开关及其他组件的短路耐受能力进行整体匹配。
不同项目对应的短路等级不同。
20kA及25kA：
通常适用于短路容量相对较低的中小型配电系统，但必须以实际短路计算结果为依据。
31.5kA：
在许多工业配电和中压配电项目中属于常见配置，可在短路性能和设备成本之间取得平衡，但同样需要根据系统计算结果确定。
40kA及更高等级：
适用于短路容量较大的大型工业项目、冶金、矿山、大型新能源汇集站及高容量变电站等场景。
最终开断等级不能根据“行业常用值”直接确定，而应以项目短路计算和设备技术条件为依据。
某工业园区主变容量较大，原GIS设备采购阶段主要考虑设备价格，未对投运后的系统短路容量进行充分复核，断路器短路开断等级与实际系统预期短路电流匹配不足。
后续系统扩容并调整运行方式后，母线短路水平进一步提高，原设备的开断能力和短路耐受能力无法满足新的运行条件。
项目整改过程中，通过重新进行短路电流计算，并重新校核断路器开断能力、母线短时耐受能力及峰值耐受能力，同时优化系统运行方式和限流措施，降低了设备短路故障风险。
该案例说明：
GIS设备的短路等级应在设备采购前完成系统短路计算，而不是单纯按照变压器容量或采购预算确定。
对于采用SF6作为绝缘介质的GIS设备，气体系统的密封性能、气室划分和气体状态监测直接关系到设备长期运行可靠性。
需要特别说明的是，IEC 62271-203:2022已经将SF6之外的替代气体纳入相关要求，因此新建项目是否采用SF6，应同时考虑设备技术成熟度、环保要求、运行条件及当地法规。
对于可靠性要求较高的GIS项目，可以根据设备结构采用合理的独立气室分区设计。
断路器、母线、隔离开关及互感器等功能单元可根据产品结构划分为不同气室。
合理的气室分区具有以下优势：
但具体气室数量和分区方式并不是越多越好，需要综合考虑设备结构、可靠性、制造复杂度、维护要求及成本。
部分紧凑型设备采用整体或较少气室的结构设计，以减少设备体积和制造成本。
这类结构并非天然不可靠，但采购时应重点确认：
因此，不能简单用“多气室一定更好”或“单气室一定不能用”判断，而应根据项目的重要性和维护策略进行综合选择。
对于采用SF6的GIS设备，应配置与设备设计相匹配的气体密度或压力监测装置。
常见功能包括：
如果项目接入变电站自动化系统，可根据站控系统要求将相关状态信号上传至监控系统。
同时，SF6及其他绝缘气体的安装、调试、维修和报废处理需要按照相关气体处理规范执行。IEC 62271-4对用于绝缘或开断的气体在安装、调试、维修、运行及退役阶段的处理程序提出了要求，并同时涵盖替代SF6的气体。
对于-30℃、-40℃甚至更低环境温度的项目，不能简单按照常温GIS产品直接选型。
需要重点核对：
必要时可配置低温加热、保温或其他环境适应措施。
低温方案应根据设备制造商的型式试验及技术数据确定，而不能简单以“增加加热器”作为所有极寒项目的通用解决方案。
确定电压、绝缘和短路参数之后，还需要进一步确认操作机构、联锁、环境条件、通讯以及安装空间。
断路器操作机构应根据：
进行选择。
不同电压等级和制造商产品可能采用弹簧机构、液压机构、液压弹簧机构等不同方案，因此不能简单按照“中压用弹簧、高压用液压”进行固定划分。
GIS/C-GIS设备应根据一次接线和运行方式配置完善的联锁系统。
常见联锁包括：
对于复杂变电站，还需要结合五防系统及站控层逻辑进行整体设计。
不同安装位置对应不同的设备配置。
室内配电房：
重点考虑凝露、湿度、通风和维护空间。
预制舱：
重点核对设备尺寸、舱体结构、电缆弯曲半径、散热及检修通道。
户外变电站：
需要重点考虑防雨、防晒、防腐、温度变化及外部污染环境。
地下配电室或地下管廊：
重点关注防潮、凝露、通风、温升、噪声以及电缆进出线条件。
对于数字化变电站、工业自动化系统及远程运维项目，可根据上位机系统要求配置相应通信接口和协议。
常见方案包括：
具体接口和协议应根据项目SCADA、DCS或变电站自动化系统的通信架构确定。
为了避免采购过程中遗漏重要参数，可以按照以下流程进行GIS气体绝缘开关设备选型：
确认系统额定电压、最高运行电压及频率。
根据系统参数和适用标准确定GIS/C-GIS设备等级。
结合工频耐受电压、雷电冲击耐受电压、系统过电压和绝缘配合要求进行校核。
根据电网短路容量、变压器参数、线路阻抗及运行方式计算预期短路电流。
综合确定：
确认采用SF6还是其他绝缘气体，并根据设备可靠性、维护方式和项目要求确定气室分区。
根据温度、湿度、凝露、盐雾、粉尘、海拔等条件确定防护、防凝露、防腐及低温方案。
根据保护、测控、SCADA/DCS或变电站自动化系统要求确定联锁、监测、通信及远程控制方案。
GIS选型不能只写“24kV、35kV、110kV”，还需要进一步确认设备最高电压Um及完整绝缘水平。
变压器容量只是影响短路电流的因素之一，最终开断等级必须以系统短路计算为依据。
气室分区应结合设备结构、可靠性、检修需求和制造成本综合确定。
现代气体绝缘设备存在多种绝缘介质和技术路线，采购时应确认具体产品的绝缘气体及环保方案。
沿海、高湿、化工、矿山、高海拔及极寒环境都可能影响设备选型，应在技术协议阶段明确环境参数。
GIS/C-GIS属于长期运行设备，采购时还应比较：
综合评估全生命周期成本。
GIS/C-GIS选型不能只比较设备采购价格，也不能只根据系统标称电压确定型号。
一套完整的GIS选型方案，应至少同时考虑：
电压等级 + 绝缘水平 + 短路参数 + 气体系统 + 气室结构 + 环境条件 + 操作机构 + 联锁 + 通信监控 + 安装空间。
对于中压工业配电项目，应重点核对系统最高运行电压、短路电流、设备绝缘水平、气室结构及预制舱尺寸；对于110kV及以上高压GIS项目，则需要进一步结合系统绝缘配合、母线结构、断路器开断能力、互感器、避雷器、套管及电缆连接方案进行整体设计。
对于采用SF6的设备，还需要关注气体密度监测、密封性能、气体处理及全生命周期环保要求。IEC 62271-203:2022已经覆盖SF6之外的替代气体，并强化了气体密封和环境相关要求，因此新项目在进行GIS选型时，应结合具体项目规范和当地环保要求确定绝缘介质方案。
恒丰友电气提供C-GIS中压充气柜、110kV/220kV高压GIS组合电器、油浸式变压器、干式变压器及高低压成套开关设备，可根据项目的电压等级、短路电流、绝缘水平、安装环境、气室结构及自动化需求提供定制化技术方案。
如您正在进行GIS/C-GIS项目选型，可提供以下基础参数：
恒丰友电气技术团队可据此协助完成GIS专业选型、短路参数校核及成套配电方案设计。
