中压开关柜

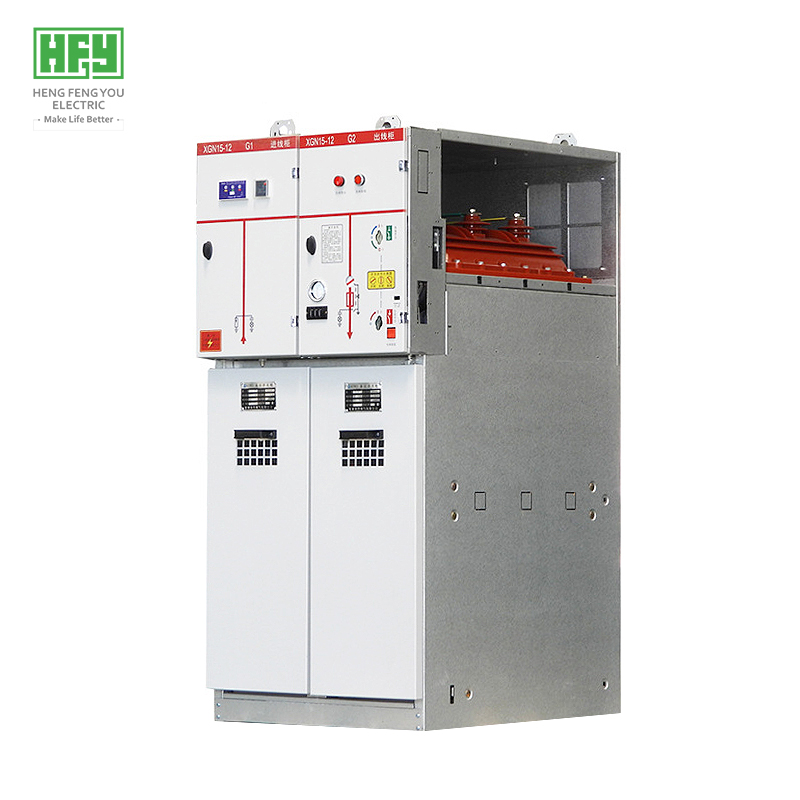

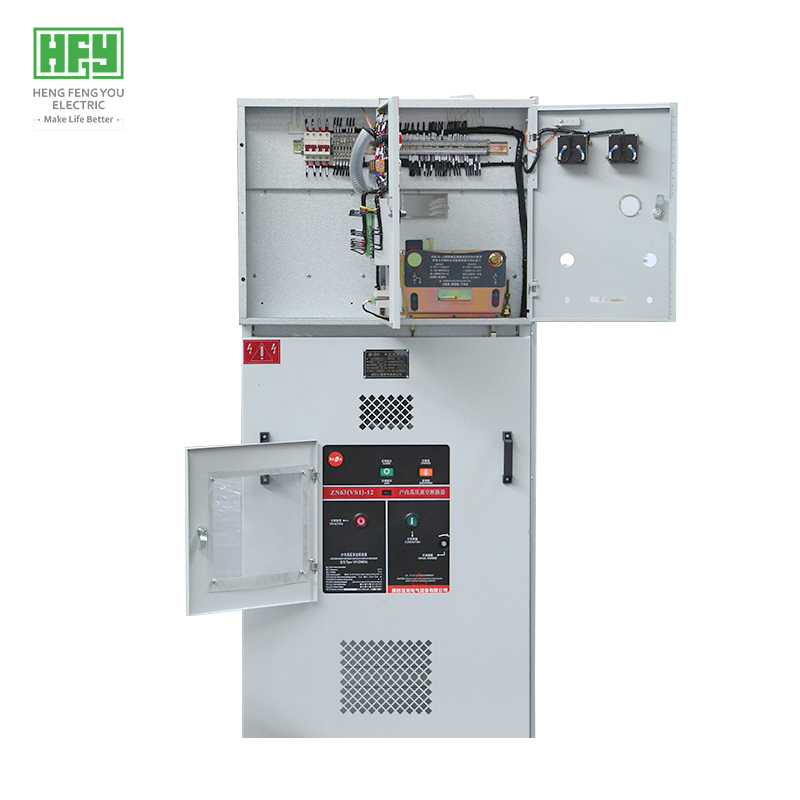

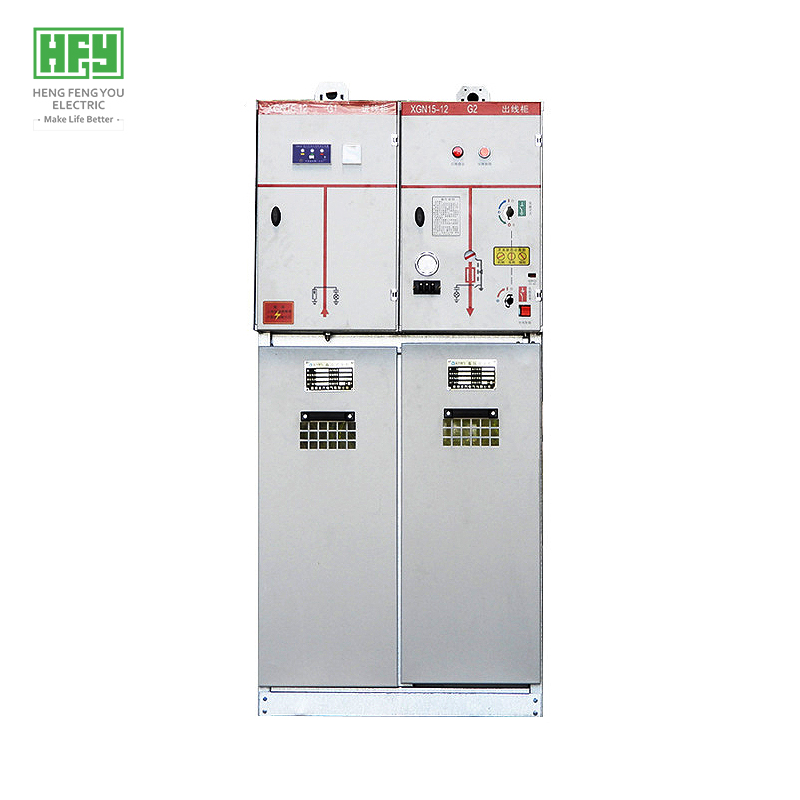

HXGN15-12型环网柜(SF6六氟化硫气体开关柜)

  • 品牌:恒丰友
  • 系列: HXGN15-12
  • 用途: 低成本、高可靠性、城市高压配电解决方案
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品概述


  - HXGN15-12环网柜(SF6六氟化硫气体开关柜),箱式交流金属封闭开关设备
  - 额定交流频率50Hz/60HZ,最大工作电压到12KV,最大工作电流至4000A
  - 全球50多个国家和地区运行验证的高可靠性
  - 主要用于工厂、车间、小区住宅、高层建筑等场所的配电系统、环网供电,也适用于箱式变电站中
  - 满足众多国际标准:IEC62271-200:2003、GB3906等





产品优势

> 领先技术
  -
标准防腐及盐雾环境方案,满足现场严苛环境要求
  - 元器件可配装ABB公司原装HAD/US型ISF6断路器或VD4-S型真空断路器
  - 也可根据用户需要采用部件国内组装生产的SFL-12/24型开关设备
  - 设有完善可靠的机械联动、联锁装置,完全达到“ 五防"功能(IP3X)

柜体
  - 整体采用2mm采用热浸镀锌板镏接而成
  - 激光数控设备切割、打孔、折弯,保证加工精度
  - 外部采用静电环氧粉末喷涂,50年不脱漆

功能单元
  - 可手动和电动操作,可具有远方遥控功能
  - 负荷开关、组合电器,其安装方式灵活,可左右侧装、正装、倒装
  - 柜后设有二处压力释放孔,电缆室和母线室(负荷开关)

母线系统
  - 优质三相镀锡母线铜排,机械强度高,散热好

加工组装
  - 无尘化车间,保证绝缘性
  - 装配工人至少经过6个月以上的培训上岗
  - 螺栓加固使用电动工具 保证合适扭矩
  - 铜线母排为数控裁断、打孔、折弯,保证精度
  - 德国LEYBOLD氦质谱检漏仪——确保SF6气箱泄漏率低于国家标准
  - 计算机控制真空舱等压抽空充气一体设备——确保气箱不变形和SF6气体99.9%的纯度



产品参数

名称  单位 数据
HXGN15-12(F) HXGN15-12(F - R)
额定电压 kV 12 12
额定频率 Hz 50 50
主母线额定电流 A 630 630
最大熔断器额定电流 A - 125
主电路的额定短时间容限电流是固定的短路持续时间 kA/s 20   3 20  3
额定期望短路分断电流 kA - 50
1min工频耐压,相位,对地/断裂 kV 42/48 42/48
耐雷击电压、相位、对地/断裂 kV 75/85 75/85
保护等级   IP2X IP2X


使用条件

  - 海拔高度不得超过2000m
  - 周围空气温度不高于+40度,不低于-5度(24小时内平均温度不得高于+35度)
  - 周围空气湿度不超过50%,低温度允许有较大的相对温度(如+20度为90%),应考虑到由温度的变化引•  起的凝露的影响
  - 与垂直面倾斜不超过5°,且整组柜列相对平整符合(GBJ232-2)标准
  - 要求在无剧烈震动和冲击,电器元件不会受到腐蚀、无导电性尘埃的场所


订货须知

> 需客户应提供以下信息:
  - 主回路方案图、次回路系统图及辅助电路控制方式

  - 设备布置图、配电室平面布置图
  - 设备主要电气元件品牌型号
  - 进出线方式,设备之间之间需要母线桥连接时,应提供总线间距、距地高度等数据。
  - 其它特殊要求可与恒丰友电气协商解决


我们的优势

  - 权威产品认证:ISO CE、CB、CCC等
  - 完善的SQA质量管理体系,保证高品质产品
  - 快速报价、可提供电气设计服务
  - 交货周期短,全球范围最快15天发货
  - 完善的售后服务体系,让客户购货无忧
  - 欢迎客户验厂参观指导,提供OEM/ODM保护水平
