什么是油浸式变压器的温升,变压器温升范围是多少?

Writer: 恒丰友电气 Time:2021-08-11 浏览量:

什么是油浸式变压器的温升,变压器温升范围是多少?
油浸式变压器的温升,油浸式变压器温升范围
一、油浸式变压器的温升
油浸式变压器的温升是指变压器的温度与周围空气温度的差。在影响变压器使用寿命的多个因素中,温度会引起绝缘老化,是对变压器的使用寿命影响最大的一个因素。变压器内部热量传播不均匀,故变压器各部位的温度差别很大,对变压器在额定负荷时,各部分温度的升高做出规定,这是变压器的允许温升。

二、电力变压器的温升范围
一般油浸变压器采用A级绝缘,最高允许温度105℃。
各部分允许温升为:
线圈允许温升65℃。以A级绝缘105℃为基础,当环境温度为40℃时,105℃-40℃=65℃。由于变压器的温度一般比绕组低10℃,故变压器油的允许温升为55℃。
为防止油的老化,上层油面的温升不得超过45℃。无论周围空气如何变化,只有温升不超过允许值,就可以保证变压器在规定的使用年限内安全运行。
一般变压器的主要绝缘是A级绝缘,规定最高使用温度为105度,变压器在运行中绕组的温度要比上层油温高10—15度。
如果运行中的变压器上层油温总在80-90度左右,也就是绕组经常在95-105度左右。
变压器长时间在温度很高的情况下运行,会缩短内部绝缘纸板的寿命,使绝缘纸板变脆,易发生破裂,失去应有的绝缘作用,造成击穿等事故。
当变压器绕组绝缘严重老化时,会加速绝缘油的劣化,影响变压器的使用寿命。因此,需要避免变压器在高温下运行,尤其是不能长时间处在高温下运行。绝缘等级是指所用的绝缘材料的耐热等级,干式变压器的按绝缘等级分类可分为:(A、E、B、F、H、N、C)七个等级,

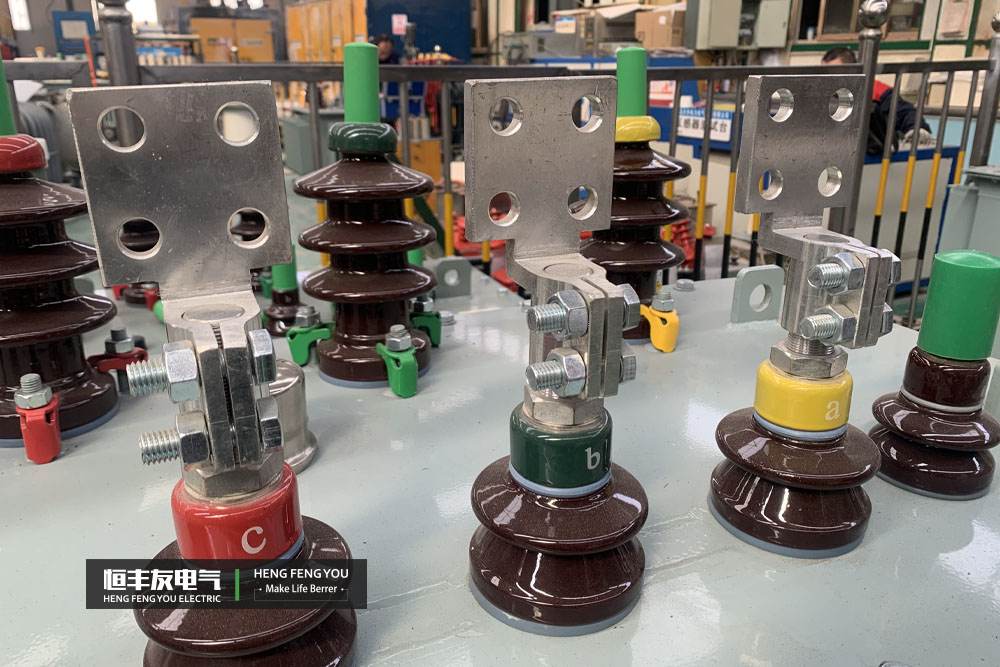

油浸式变压器的温升,变压器温升范围是
温升限值标示图
温升限值的大小反应了绝缘材料的耐热性能,如:A-105℃它是指变压器工作时本身的温度与当天的环境温度加在一起不超过105℃;其它等级依此类推。

三、电力变压器的温升试验
是一次型式试验。传统的温升试验考核绕组平均温升(用电阻法测)与油顶层温升,如这两项温升实测值没有超过标准中规定的允许温升限值,那么,变压器就被认为是通过了温升试验这项型式试验。但是随着变压器电压等级的提高,大容量变压器损耗的降低,光纤维式测温装置的出现,油中含气色谱分析技术与液相色谱分析技术的发展,温升试验作用型式试验项目之一的内容要增加了

在强油循环冷却的变压器中,由于油与绝缘纸板的相对运动,会使油中正负离子分离而产生油流带电现象。如油路设计不好,油的速度、油路绝缘材料的表面粗糙度、油的材质控制不当,如带电超势、表面张力、含水量、油流带电会发展成油流放电而形成故障。因为考核变压器的油流带电性能,一般是结合温升试验,在只开泵下与开泵与带电压下测油流带电特性。利用只开泵不带任何电压的试验前后的油中含气色谱分析结果加以判断(备用冷却器的泵一般不开)。在开泵下进行规定的局部放电试验。这二次是模拟运行工况进行的等价试验,在标准上目前还未有这样的要求,但实际上,进行这二次试验是非常有益的。
对大容量变压器而言,还可利用温升试验前后的油中含气色谱分析以发现设计与制造上的一些缺陷,如:
a.换位错误
b.局部过热
国际电网会议已有专门判断准则来发现这些缺陷。所以,进行这项试验时,温升试验时间要加长,一般在48小时以上。
对大容量变压器而言,目前都在油箱壁上装有各种结构的磁屏蔽、板式、条式、上下垂直装,左右跨相间放。漏磁在磁屏蔽中会产生噪声,即负载噪声,它在空载噪声测试时无法试出,只能在满负载条件下的温升试验中测出,正好冷却装置的噪声也可一并测出。当容量较大,尤其阻抗电压较大时,负载噪声不可忽视。所以,可利用温升试验测变压器的负载噪声。
目前,已有测绕组最热点温度的测温系统,在导线附近放传感器,通过光导纤维传出信号。可埋设一定数量的传感器,可在温升试验中测出绕组最热点温度,与瞬态温度特性。这对大容量变压器也是有益的。
对强油循环冷却的变压器,还可利用温升试验测出油回路的压降,以检测泵的扬程是否足够,会不会产生负压现象。
温升试验中还要检测油箱壁上有无局部过热,这可利用红外测温仪进行。对大电流套管附近、大电流引线附近可用红外线扫瞄以检测有无过热。
对特大容量变压器或高阻抗变压器应在器身工序的阶段,通一定百分数额定电流用红外测温仪检测温度分布。以监视内部结构件的温度分布。
热有时会导致油的分解、纸的老化,既是变压器寿命问题,又涉及变压器安全运行问题。故温升试验内容增加后对变压器可靠性而言是有益无害的。


另国家标准《干式变压器GB6450-1986对干式变压器温升限值做出了明确规定。
