非晶变压器

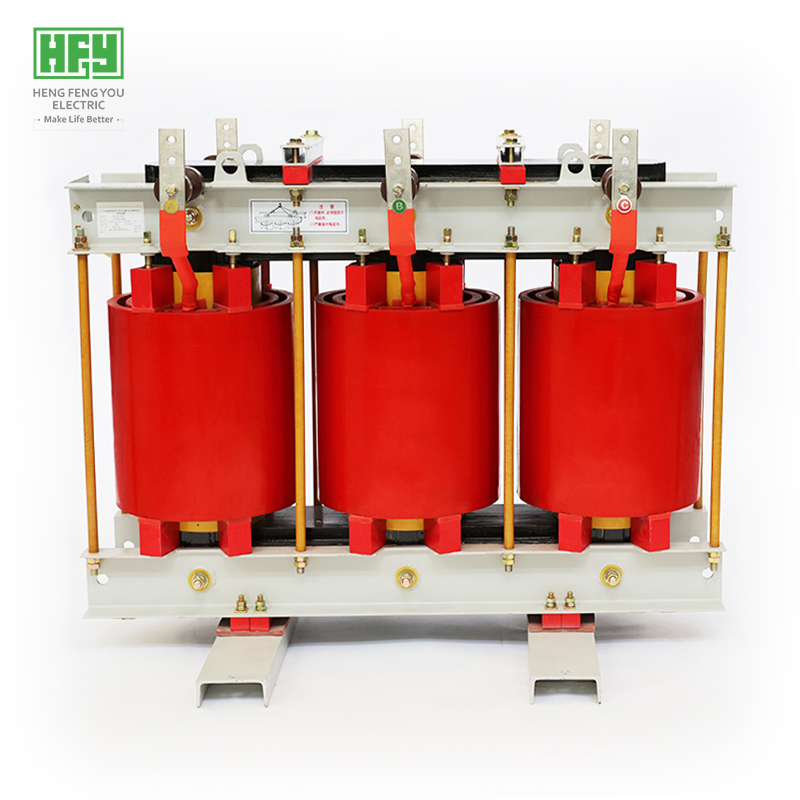

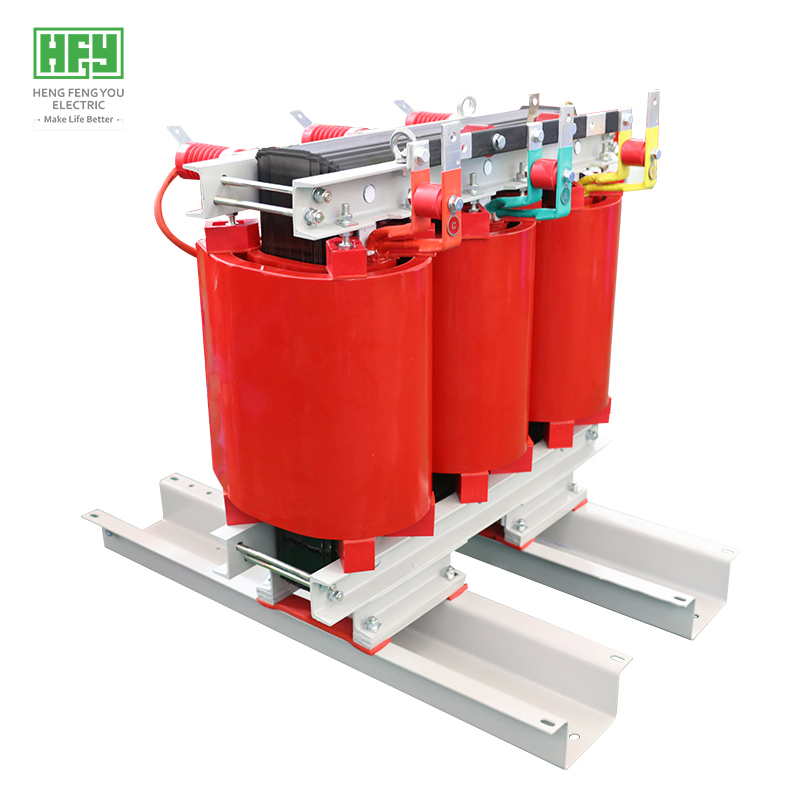

SCBH15/35kv非晶合金干式配电变压器

  • 品牌:恒丰友
  • 系列: SCBH15
  • 用途: 配电变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品概述


  - 更低损耗,节能环保,比SCB9系列节能70-80%
  - 实际测量优于GBIEC标准,CB CCC KEMA等认证
  - 更安全出色的防火性能F1级别
  - 备有完善的温度保护控制系统、强迫风冷条件下可以150% 额定负载运行
  - 全球运行验证的高可靠性,已出口50多个国家和地区
  - 主要应用于35kv城市配网、工矿企业与民用建筑供配电系统
  - 产品主要目前销往东南亚、中亚、东亚等国家和地区
  - 执行标准:GB1094.11-2007、GB/T22072-2008 以及IEC60076-11 标准;产品为H 级(工作温度180℃)耐热等级
  - 外壳材料有铝合金、冷轧钢板、不锈钢等供用户选择(保护等级IP20、IP23等)

产品优势
> 领先技术
  - 高压铜带绕制技术,阻燃配方真空浇注
  - 低压铜箔绕制技术,热固性环氧预浸布绝缘
  - 采用三相五柱式结构,铁芯四周采用框架结构保护
  - 散热强、温升低,在风冷条件下可以150%额定负载运行


铁芯
  - 选用优质非晶合金硅钢片拼装的铁芯
  - 通过对硅钢片剪切和叠装的工艺的控制,实现非常低的损耗(比GB/T10228标准下降75%)
  - 铁芯其表面封涂F级或H级铁芯漆以防尘腐和锈蚀


低压绕组
  - 低压绕组以优质铜箔绕制而成
  - 层间采用热固环氧预浸布绝缘
  - 绕组端部用热固环氧预浸布绝缘
  - 具备极好的绝缘耐受性能
  - 对短路引起的径向应力有非常好的承受能力
  - 低压绕组出线端子为镀锡铜排


高压绕组
  - 以绝缘铜线绕制,并应用由恒丰友电气独家专利的工艺技术
  - 这些方法的应用使得相邻导体之间的电场非常低
  - 在正常运行和运输过程中变压器牢靠结构


优质材料
  - 中国武钢硅钢片
  - 中国生产优质无氧铜
  - 瑞士亨斯迈环氧树脂(含阻燃填料)


专利技术
  - 高压线圈在高度真空下浇注成型,浇注材料系统添加了独特的阻燃填料,这是恒丰友电气  专利的技术。当变压器暴露在火焰中时,变压器会立即自熄。具有了特有而出色的阻燃特性及对恶劣工作环境的适应能力。


使用条件


  - 海拔高度小于1000m,空气温度-25℃~40℃,湿度小于90%(+25℃)
  - 垂直倾斜度不超过5°,无剧烈振动场所,户外风速不超过35m/s
  - 无严重影响变压器绝缘的气体、导电尘埃;无爆炸危险、无腐蚀电气元件的场所
  - 超出以上正常使用环境条件,客户可与我公司另行定制解决


产品参数

  - 输入电压:35KV
  - 输出电压:0.4KV
  - 容量:30-2500KVA
  - 备注:电压、容量、频率、联结组别及损耗均可按客户要求定制
类型 额定容量
(kVA)
电压(kV) 联结组标号 空载损耗kW) 负载损耗
(kW)
短路阻抗
(%)
空载电流(%)
SH15-M-30/10 30 10
10.5






Dyn11
or
Yyn0
or
Yzn11
33 630/600 4.0 1.50
SH15-M-50/10 50 43 910/870 1.20
SH15-M-63/10 63 50 1090/1040 1.10
SH15-M-80/10 80 60 1310/1250 1.00
SH15-M-100/10 100 75 1580/1500 0.90
SBH15-M-125/10 125 85 1890/1800 0.80
SBH15-M-160/10 160 100 2310/2200 0.60
SBH15-M-200/10 200 120 2730/2600 0.60
SBH15-M-250/10 250 140 3200/3050 0.60
SBH15-M-315/10 315 170 3830/3650 0.50
SBH15-M-400/10 400 200 4520/4300 0.50
SBH15-M-500/10 500 240 5410/5150 0.50
SBH15-M-630/10 630 320 6200 4.5 0.30
SBH15-M-800/10 800 380 7500 0.30
SBH15-M-1000/10 1000 450 10300 0.30
SBH15-M-1250/10 1250 530 12000 0.20
SBH15-M-1600/10 1600 630 14500 0.20
SBH15-M-2000/10 2000 750 18300 5.0 0.20
SBH15-M-2500/10 2500 900 21200 0.20


订货须知

  - 变压器主要参数(电压、容量、损耗等主要参数)
  - 变压器使用环境(海拔、温度、湿度、场所等)
  - 其他定制化需求(联结组别、颜色、油枕等)
  - 最小起订量1台,7天内全球发货
  - 正常交货周期30天,全球范围快速发货

我们的优势

  - 权威认证:ISO、CE、CB、CCC、SASO、KEMA等
  - 完善的SQA质量管理体系及专利技术,保证高品质产品
  - 高效的生产设备及较低的原材料价格保证价格优势
  - 库存充足,交货周期短,全球范围可快速发货
  - 完善的售后服务体系,让客户购货无忧
  - 欢迎客户验厂参观指导,提供OEM/ODM服务
