特种变压器

KBSGZY矿用隔爆型干式变压器

  • 品牌:恒丰友
  • 系列: KBSGZY
  • 用途: 矿用隔爆型干式变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、MA

一、产品概述:
KBSGZY矿用防爆变电站(以下简称移动变电站),是一种煤矿井下供、变电设备,由移动变电站用干式变压器、高压负荷开关(或高压真空开关)、低压馈电开关(或低压保护箱)和高压电缆连接器(视高压开关实际结构)等四个部分组合而成的移动式配电装置。本产品还适用于:煤矿、铁矿、铝矿、铜矿、金矿、银矿、锌矿、钛矿、锰、镁等各种矿和油田、煤气田、油气站、等有爆炸危险气体中供配电使用。恒丰友电气所有矿用变压器产品已获得煤矿产品安全标志证和质量安全生产许可证,安标证标志为“MA”,质量安全标志为“QS质量安全”。
<a href='https://www.hengfengyou.com/products/special-transformer/745.html' target='_blank'><u>KBSGZY</u></a>矿用隔爆型<a href='https://www.hengfengyou.cn/products/p2/' target='_blank'><u>干式变压器</u></a>,KBSGZY矿用隔爆型移动变电站

二.结构特点:

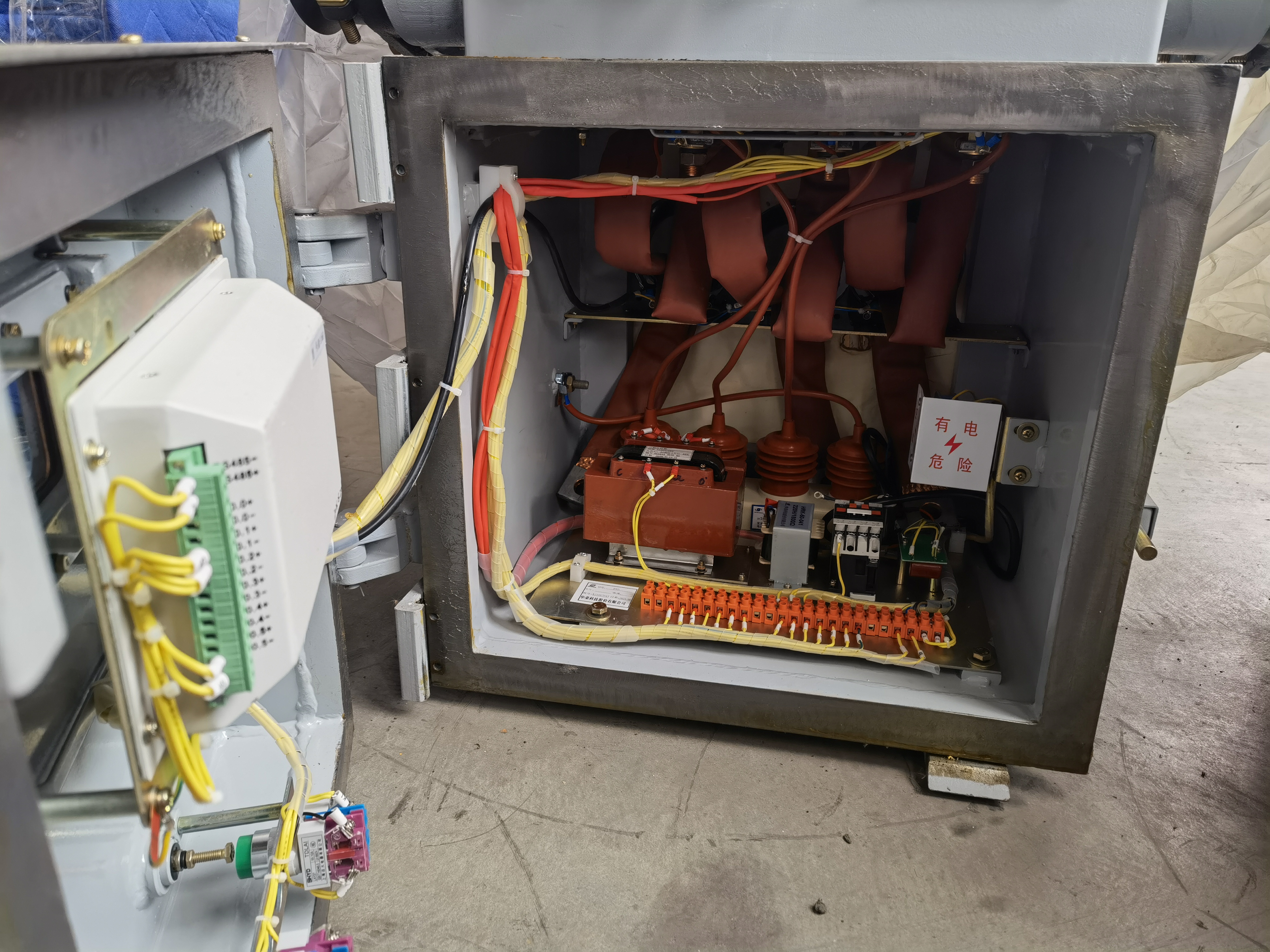

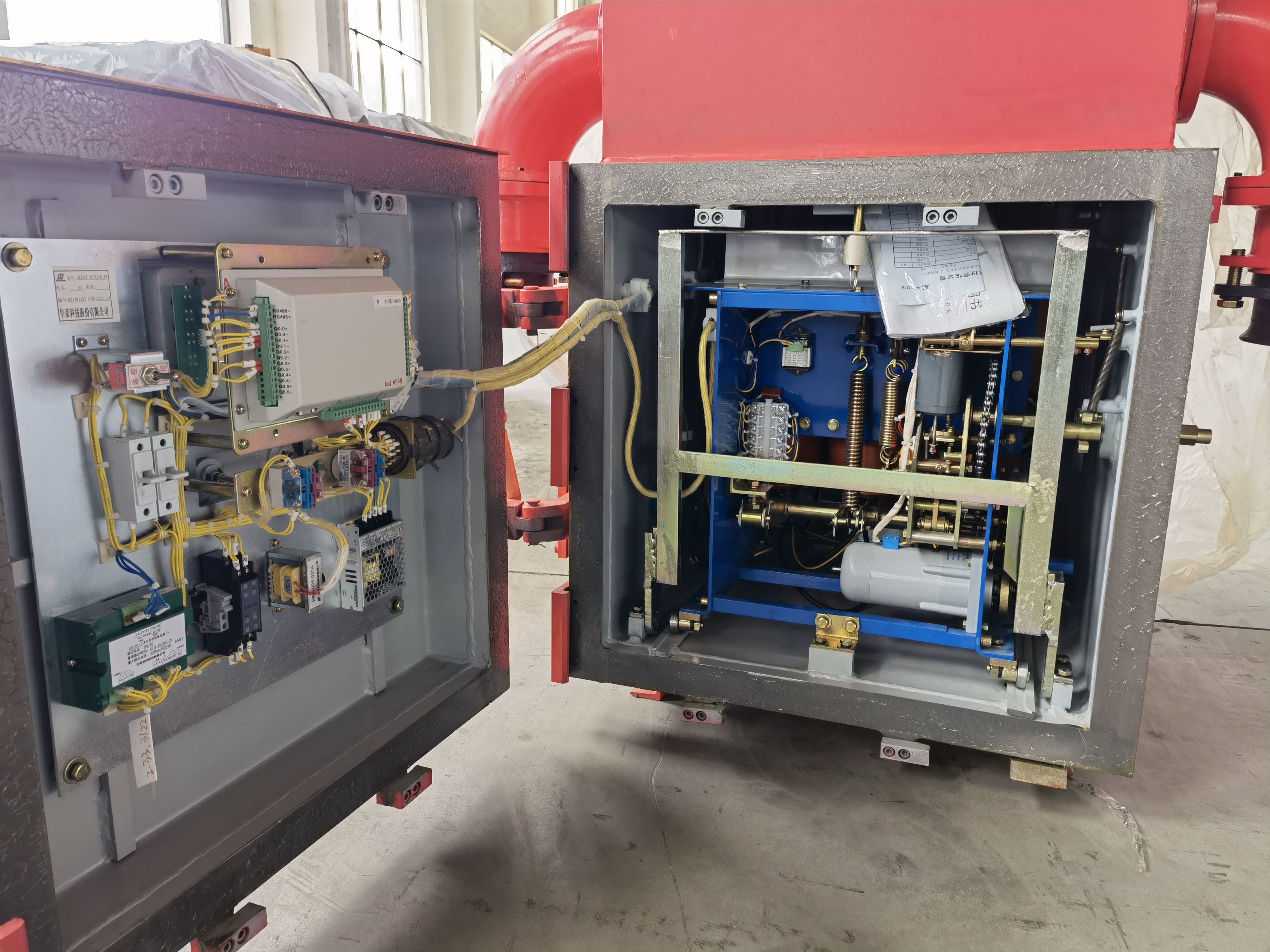

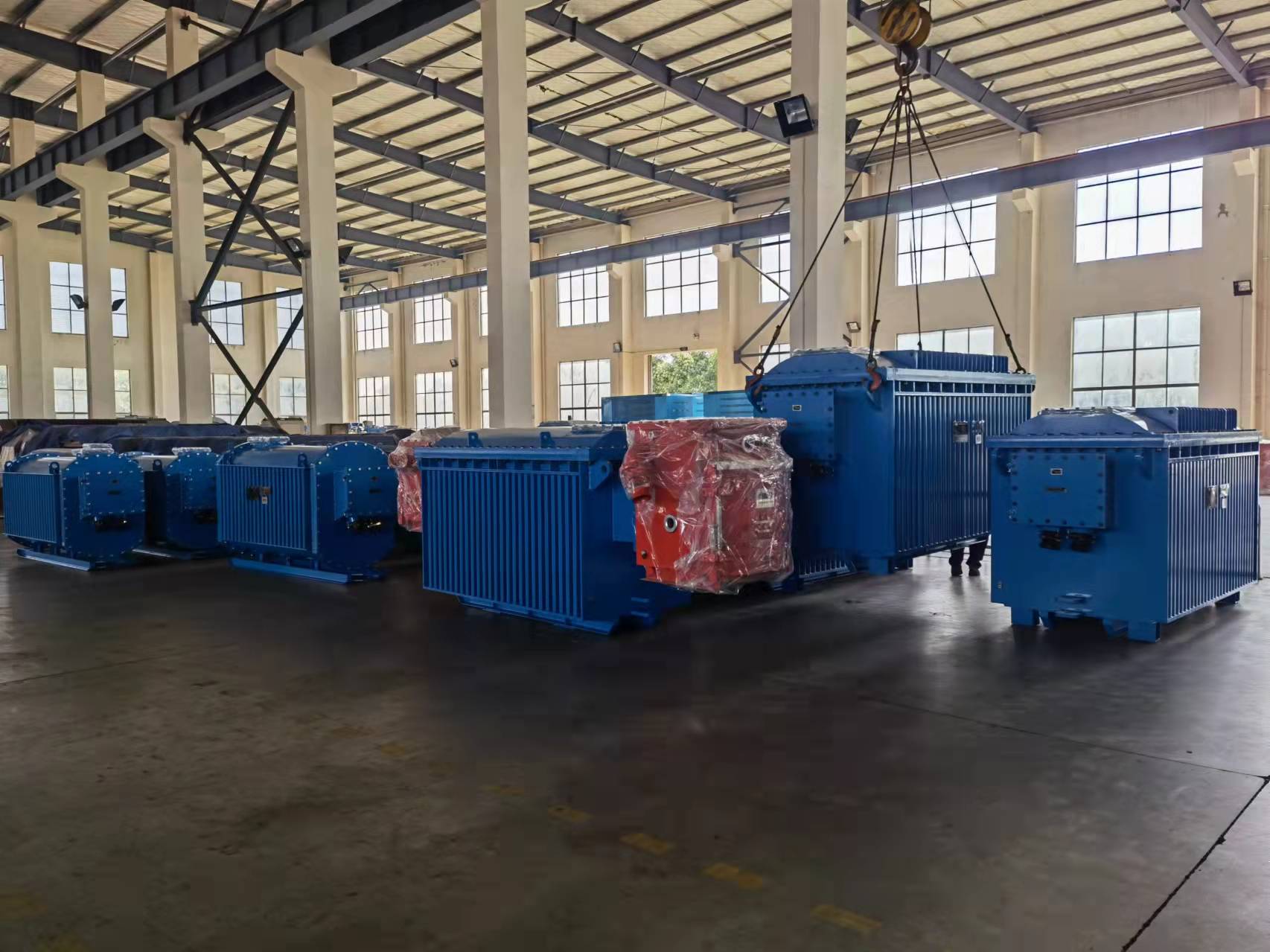

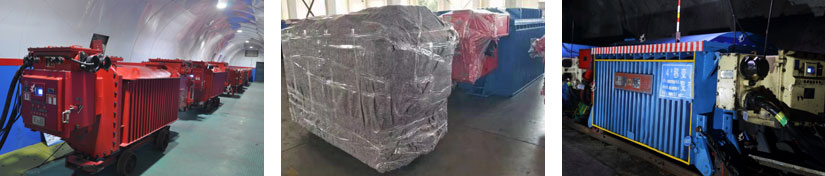

>矿用隔爆型移动变电站KBSGZY主要由:矿用隔爆型移动变电站专用干式变压器、矿用隔爆型移动变电站专用高压真空开关、矿用隔爆型移动变电站专用低压保护箱三个部分组合而成。高低压开关具有漏电、过载、短路、断相、失压、PLC控制等功能。
>KBSGZY隔爆型移动变电站干式变压器由箱壳、箱盖、铁心装配、绝缘装配、高压引线、低压引线及铁路轨道用小车等组成。

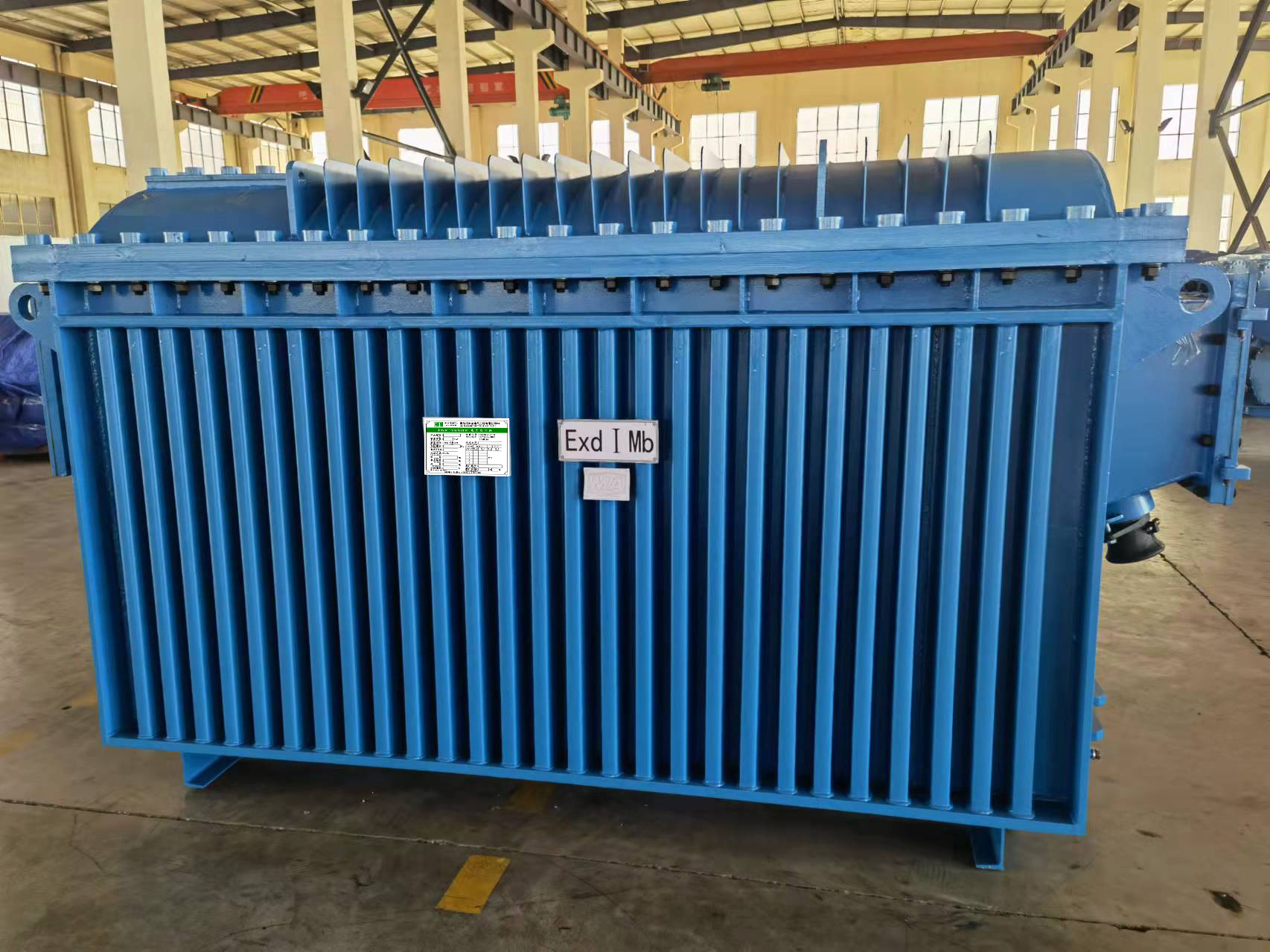

>KBSGZY变压器外壳为顶开盖的隔爆型结构、在箱盖上设有四个小吊拌,用于箱盖拆卸时的起吊,箱壳两侧为波纹钢板,箱底采用厚钢板,变压器高、低压侧均设有接线法兰、连接高低压开关。箱壳上设有四个大吊耳,供变压器整体起吊之用;箱壳两端焊有接地螺栓及接地标志,供连接外接地线之用。
>KBSGZY变压器内部有高低压连锁线及温度控制线分别与高、低压开关连接;温度控制采用PT100铂电阻或温度继电器,当变压器内温度过高时,发出超温信号。
>KBSGZY变压器铁心装配由铁心、夹件、绝缘件等组成。铁心采用优质30Q130或30Q120冷轧取向硅钢片、多级步进式全斜三接缝叠片结构,以降低空载损耗和空载电流;铁心片切口涂防锈液,铁心柱及下铁轭表面涂耐高温防锈防潮漆。夹件采用槽钢,上下拉紧采用拉螺杆结构,并采取措施防止铁心和夹件产生相对位移,以免影响产品质量。铁心绝缘件采用中国生产优质C级绝缘材料。
>KBSGZY变压器绝缘装配包括主纵绝缘、高低压线圈、线圈压紧等结构。主纵绝缘采用优质C级绝缘材料;高低压线圈采用紧绕工艺,提高了线圈的机械强度;高低压线圈采用C级绝缘的Nomex纸包无氧铜导线,Nomex纸与空气的介电常数非常接近,线圈周围的电场均匀,局放小。线圈压紧采用压钉和瓷压块结构,并采取措施防止松动。
>高压引线采用电缆引出,低压引线采用电缆或铜母线引出,爬电距离及空气间隙大于中国GB3836.3-2000中有关规定,在正常运行条件下不会产生火花、电弧和危险温度,使用安全可靠。
>小车用螺栓固定于箱体底部,轮子可拆卸,小车轨距900/600mm。

三、使用条件:
a.海拔不超过2000m
b.环境温度不高于+40℃;
c.空气相对湿度不超过95%(+25℃时);
d.无强烈颠簸震动和垂直面的倾斜度不超过15度的环境;
e.没有腐蚀金属和破坏绝缘的气体和蒸气;
f.无滴水的地方。

四、产品制造、按装、验收标准:
恒丰友电气在KBSGZY产品的设计、制造和试验过程中采用中国国家GB标准、IEC标准、电力部行业标准及相关标准:
GB/T 16927.1-1997《高电压试验技术  部分  一般试验要求》
GB/T 16927.2-1997《高电压试验技术  第二部分  测量系统》
GB/T 5582-1993 《高压电力设备外绝缘污秽等级》
GB 10237-1988  《电力变压器绝缘水平和绝缘试验  外绝缘的空气间隙》
GB 3836.1-2000 《爆炸性环境用防爆电气设备  通用要求》
GB 3836.2-2000 《爆炸性环境用防爆电气设备  隔爆型电气设备“d”》
GB 3836.3-2000《爆炸性环境用防爆电气设备  增安型“e”》
GB 6450-1986  《干式电力变压器》
GB 8286-2005  《矿用隔爆型移动变电站》

五、技术参数:
KBSGZY Dry Type Mining Explosion Isolation Moveable Transformer Substation
Type Rated
capacity
(KVA)
Voltage combination(KV) Connection
group grade
Loss(W) No-load
current
(%)
Short-circuit
resistance
(%)
Weight
(kg)
Dimensions
L*W*H
(mm)
Gauge
(mm)
High voltage
(KV)
Tapping range
(%)
Low voltage
(KV)
No-load loss Load loss
KBSGZY-50/6 50 6 ±5 0.693/0.4 YyO(d11) 350 550 2.5 4 1950 2990*700*900 600
KBSGZY-100/6 100 520 920 2.5 4 2050 3040*720*1000
KBSGZY-160/6 160 700 1300 2 4 2310 3100*760*1050 600

900
KBSGZY-200/6 200 820 1550 2 4 2550 3150*760*1050
KBSGZY-250/6 250 950 1800 2 4 3050 3290*780*1100
KBSGZY-315/6 315 1.2/0.693 1100 2150 1.8 4 3500 3560*875*1340
KBSGZY-400/6 400 1300 2600 1.8 4 3750 3565*900*1400
KBSGZY-500/6 500 1500 3100 1.5 4 4040 3580*950*1545
KBSGZY-630/6 630 1800 3680 1.5 4 4345 3580*950*1545
KBSGZY-800/6 800 1.2/0.693
3.45
YyO(d11)
Yyno
2050 4500 1.0  4 5675 3760*990*1560
KBSGZY-1000/6 1000 2350 5400 1.0  4 6600 4000*1060*1615
KBSGZY-1250/6 1250 1.2
3.45
Yyo
Yyno
2750 6500 1.0  4 7610 4040*1175*1590
KBSGZY-1600/6 1600 3350 8000 0.8  4 9400 4250*1190*1865
KBSGZY-2000/6 2000 3.45 Yyno
Dyn11
3800 9500 0.6  4.5 9900 4250*1190*1865
KBSGZY-2500/6 2500 4500 10600 0.6  5 13750 4550*1200*1900
KBSGZY-3150/6 3150 5300 12500 0.6  5.5 16750 4800*1250*1800
KBSGZY-4000/6 4000 6100 14000 0.6  6 19750 4900*1300*1850
KBSGZY-50/10 50 10 0.693/0.4 YyO(d11) 390 680 2.5  4 2050 3090*720*1000 600
KBSGZY-100/10 100 560 1050 2.5  4 2400 3240*800*1050
KBSGZY-160/10 160 800 1500 2.0  4 2800 3390*850*1300 600

900
KBSGZY-200/10 200 950 1800 2.0  4 2950 3390*850*1300
KBSGZY-250/10 250 1100 2100 2.0  4 3230 3490*895*1400
KBSGZY-315/10 315 1.2/0.693 1300 2500 1.8  4 3600 3620*895*1450
KBSGZY-400/10 400 1500 3000 1.8  4 3860 3710*910*1500
KBSGZY-500/10 500 1750 3500 1.5  4 4135 3880*950*1535
KBSGZY-630/10 630 2000 4100 1.5  4 5480 3990*990*1585
KBSGZY-800/10 800 1.2/0.693
3.45
YyO(d11)
Yyno
2300 5100 1.2  4 6270 4160*1060*1615
KBSGZY-1000/10 1000 2600 6100 1.2  4.5 6800 4250*1050*1680
KBSGZY-1250/10 1250 1.2
3.45
Yyo
Yyno
3100 7400 1.0  4.5 7750 4330*1175*1790
KBSGZY-1600/10 1600 3800 8500 1.0  5 9450 4380*1100*1850
KBSGZY-2000/10 2000 3.45 YyO(d11) 4500 9700 0.7  5 11850 4590*1200*1900
KBSGZY-2500/10 2500 5200 10800 0.7  5.5 14850 5255*1360*1735
KBSGZY-3150/10 3150 6100 12800 0.7  5.5 18850 5210*1300*1880
KBSGZY-4000/10 4000 7000 15000 0.7  6 21850 5700*1350*1900
KBSGZY-5000/10 5000 8000 18500 0.7  6.5 24800 5700*1480*1900
KBSGZY-6300/10 6300 9500 21000 0.7  7 26800 5800*1560*1900
KBSGZY-8000/10 8000 11500 25000 0.7  7.5 28700 6000*1650*1960
