电炉变压器系列

电炉变压器全球采购指南

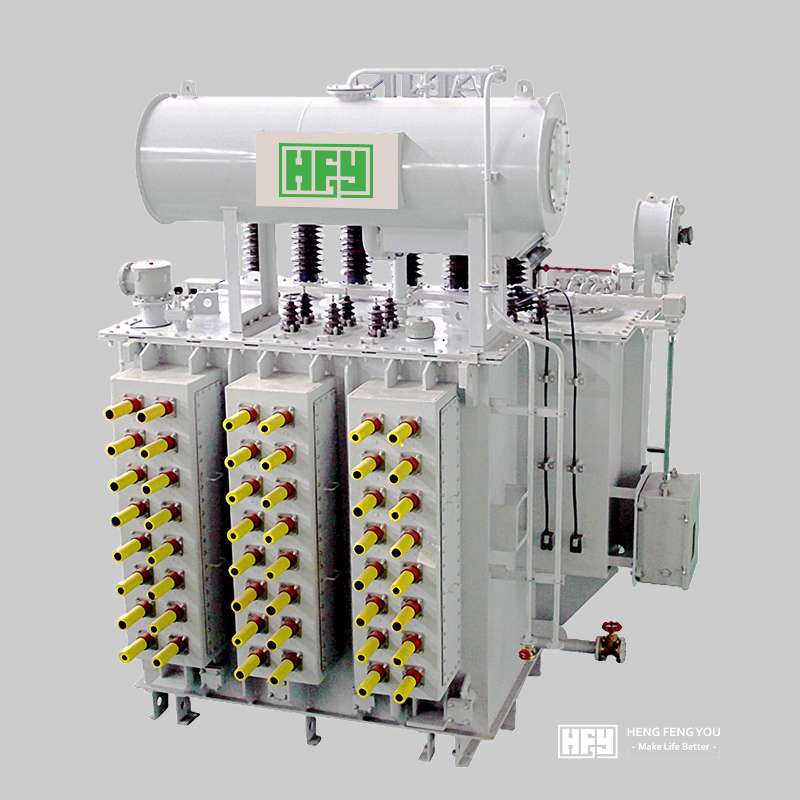

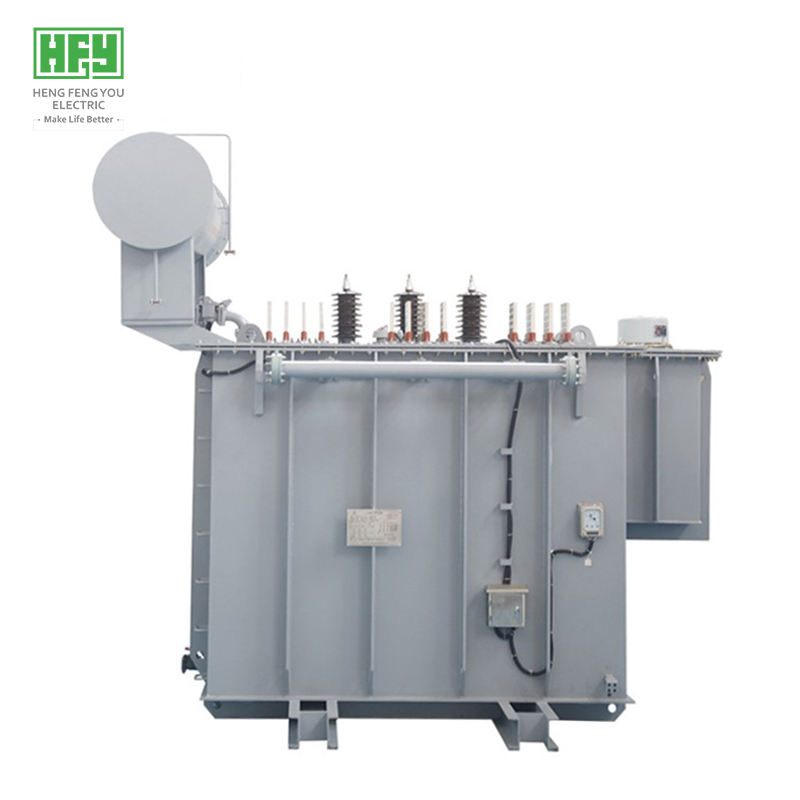

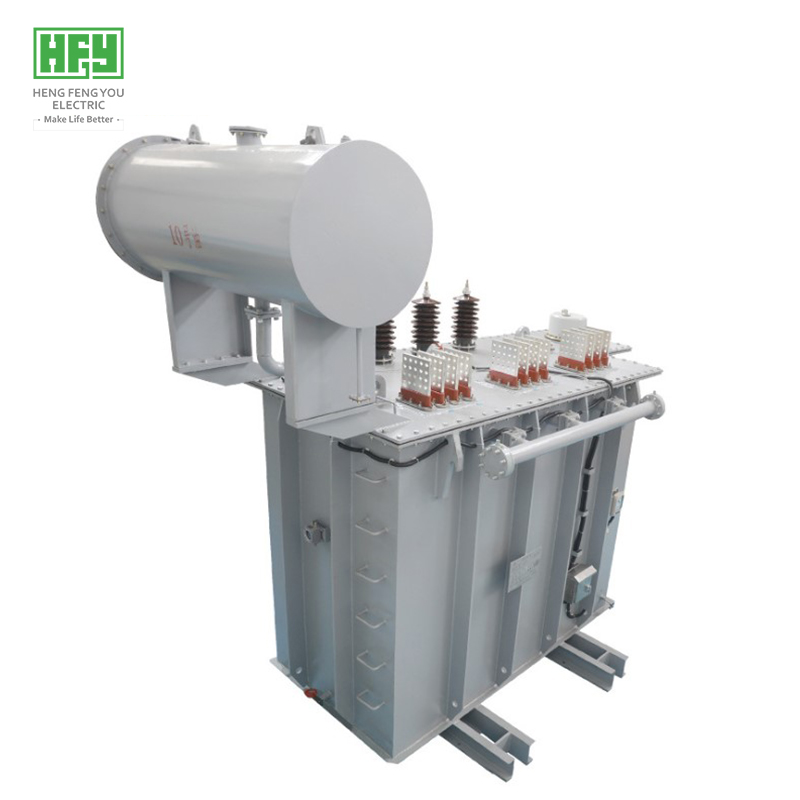

电炉变压器概述

---

 - 电炉变压器是依据各种电炉工作原理，负载特性和运转特点而规划的专业变压器
具体包括：炼钢电弧炉变压器，钢包精炼炉变压器，电渣炉变压器，矿热炉变压器，工频炉变压器等各种沟通电炉用变压器和中频感应炉变压器、碳化硅、石墨化炉变压器等直流电炉用变压器。
 - 工业用电炉变压器主要分为3类：电阻炉变压器、电弧炉变压器和感应炉变压器
恒丰友电炉变压器生产标准：一类是按现行我国标准规定规划生产的标准型电炉变压器；另一类是在中国标准电炉变压器基础上而研发制造的新型节能电炉变压器
 - 主要应用：
  ·在冶金工业中，用于熔炼优质合金铜、铁合金
  ·在化学工业中，用于生产黄磷、电石、合成树脂等
  ·在机械工业中用于铸钢、铸铁的熔炼等
 - 全球50多个国家和地区运行验证的高可靠性
 - 产品主要目前销往东亚、中亚、东南亚、南美、北美等市场和地区
 - 执行标准：IEC 60076系列



电炉变压器优势

---

> 领先技术
 - 大容量、低损耗，更加节能，实际测量优于GB和IEC标准
 - 高压铜带绕制技术， 提高耐雷电性能
 - 低压铜箔绕制技术，优质A级绝缘材料绝缘，耐温等级更高
 - 漏磁小，机械强度高，抗短路能力强
 - 铁芯45°全斜接缝步进叠片结构

> 外壳
 - 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度
 - ABB机器人自动焊接，激光检测，避免出现漏点，合格率99.99998%
 - 静电喷塑处理，30年不脱漆（涂层耐腐蚀100h内，硬度≥0.4 ）
 -  全密封结构、免维护免维修，正常运行使用寿命30年以上

> 铁芯
 -  铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片(来自中国宝钢、武钢)
 -  通过对硅钢片剪切和叠装的工艺的控制，使损耗水平和空载电流及噪音降至最低
 -  铁芯特别加固，保证在正常运行和运输过程中变压器结构牢靠

> 绕组
 -  低压绕组以优质铜箔绕制而成，极好的绝缘耐受性能
 -  高压绕组通常以绝缘铜线绕制，使用恒丰友电气专利的工艺技术
 -  对短路引起的径向应力有非常好的承受能力

> 优质材料
 -  宝钢、武钢生产硅钢片
 -  中国生产优质无氧铜
 -  中国石油（昆仑石油）优质变压器油（25#）

> 专利技术
 -  得益于恒丰友电气“超低损耗节能电力变压器"专利技术，可实现节省5%的材料，变压器的损耗比市场同类产品降低10-20%，更加节能环保。




电炉变压器技术参数

---

 -  备注：电压、容量、频率、联结组别及损耗均可按客户要求定制
（以下附表格参数）

Furnace transformer parameter table
Rated Capacity (kVA)	Vector  Group	Primary Voltage (kV)	Secondary Voltage (V)	No.  of  Taps	Secondary  Rated  Current (A)
4000	Dd0 Yd11	10	240; 138; 121; 210	4	9630
4000		35	240; 139; 121; 210	4	9626
4200		10	240; 138; 129; 224; 210; 121	6	10112
4200		35	240; 138; 129; 224; 210; 121	6	10107
5000		10	240; 139; 121; 210	4	12028
5000		35	240; 130; 121; 210	4	12032
5500		10	260; 150; 139; 240; 210; 121	6	12208
5500		35	260; 150; 139; 240; 210; 121	6	12218
6300		10	260; 150; 139; 240; 210; 121	6	13983
6300		35	260; 150; 139; 240; 210; 121	6	13991
8000		10	260; 150; 139; 240; 210; 121	6	17749
8000		35	260; 150; 139; 240; 210; 121	6	17759
9000	Dd0	10	280; 260; 240; 220; 200; 180; 160; 140	8	18576
9000		10	290; 270; 250; 230; 210; 190; 170; 150	8	22603
9000		10	340; 320; 300; 280; 260; 240; 220; 200	8	18591
9000	Yd11	35	280; 260; 240; 220; 200; 180; 160; 140	8	18551
9000		35	290; 270; 250; 230; 210; 190; 170; 150	8	22629
9000		35	340; 320; 300; 280; 260; 240; 220; 200	8	18579
10000	Dd0	10	280; 260; 240; 220; 200; 1880; 160; 140	8	20620
10000		10	280; 260; 240; 220; 200; 1880; 160; 140	8	26228
10000		10	350; 340; 330; 320; 311; 301; 291; 280; 270	9	18539
10000	Yd11	35	280; 260; 240; 220; 200; 1880; 160; 140	8	20612
10000		35	280; 260; 240; 220; 200; 1880; 160; 140	8	26245
10000		35	350; 340; 330; 320; 311; 301; 291; 280; 270	9	18571
12500	Dd0	10	300; 290; 281; 270; 260; 250; 241; 230; 221	9	24022
12500		10	320; 298; 279; 262; 247; 233; 221; 210; 199	9	29177
12500		10	349; 328; 309; 292; 277; 263; 251; 240; 299	9	26071
12500	Yd11	35	300; 290; 281; 270; 260; 250; 241; 231; 220	9	24048
12500		35	320; 298; 278; 261; 246; 233; 221; 210; 200	9	29286
12500		35	350; 329; 310; 293; 278; 264; 252; 241; 230	9	25982
15000	Dd0	10	330; 308; 289; 272; 257; 244; 232; 221; 211	9	26228
15000		10	340; 318; 299; 282; 267; 254; 241; 230; 220	9	32414
15000		10	379; 357; 338; 319; 302; 287; 273; 261; 249	9	28800
15000	Yd11	35	330; 309; 289; 272; 257; 244; 232; 221; 211	9	26214
15000		35	340; 318; 299; 283; 268; 254; 242; 231; 221	9	32357
15000		35	380; 357; 337; 319; 302; 288; 274; 262; 251	9	28653
16000	Dd0	10	340; 318; 299; 282; 267; 254; 241; 230; 220	9	27185
16000		10	340; 318; 299; 282; 267; 254; 241; 230; 220	9	34575
16000		10	390; 365; 343; 324; 307; 290; 275; 261; 249	9	30138
16000	Yd11	35	340; 318; 299; 283; 268; 254; 242; 231; 221	9	27200
16000		35	390; 365; 342; 323; 306; 289; 275; 261; 249	9	30237
16000		35	400; 373; 350; 330; 312; 295; 281; 267; 255	9	29649

电炉变压器的常见问题

---

电炉变压器的主要作用是什么？
电炉变压器用于为电弧炉、电阻炉等工业电炉提供稳定的大电流、低电压电源，确保电炉高效加热或熔炼。

电炉变压器与普通电力变压器有何区别？
电炉变压器需要承受频繁的负载冲击和短时过载，设计上更注重高短路阻抗、强散热能力和抗热冲击性能。

常见的电炉变压器类型有哪些？
主要包括电弧炉变压器、矿热炉变压器、中频炉变压器及工频感应炉变压器等。

电炉变压器的冷却方式有哪些？
常见冷却方式包括油浸自冷（ONAN）、油浸风冷（ONAF）、强迫油循环风冷（OFAF）等，根据负载需求选择。

如何选择电炉变压器的额定容量？
需根据电炉的功率、熔炼材料及工艺要求计算，通常按最大负载的1.2-1.5倍配置，留有余量。

电炉变压器频繁过载会有什么影响？
可能导致绕组过热、绝缘老化加速甚至击穿，需严格控制过载时间和频率，并加强温度监测。

变压器输出电压不稳定可能是什么原因？
常见原因包括电网电压波动、调压分接开关接触不良或负载电流突变，需检查电路和调压装置。

电炉变压器是否需要无功补偿装置？
通常需要，因电炉负载功率因数较低（0.7-0.8），加装SVC或FC可提高能效并减少电网谐波。

日常维护中需重点检查哪些部位？
包括油位和油质（油浸式）、冷却系统、套管密封性、绕组温度及分接开关动作灵活性。

电炉变压器寿命受哪些因素影响？
主要取决于负载率、冷却效果、维护频率及运行环境，规范使用下寿命可达15-20年。
