高压避雷器选型指南：额定电压、残压、污秽等级与安装工况如何确定？

Writer： 恒丰友电气 Time：2026-10-15 浏览量：次

Ⅰ、高压避雷器的主要类型及应用场景

金属氧化物避雷器（MOA）利用氧化锌阀片的非线性电阻特性，在过电压出现时限制电压并泄放冲击电流，从而降低电力设备的绝缘损坏风险。

根据结构和应用场景，常见产品包括：

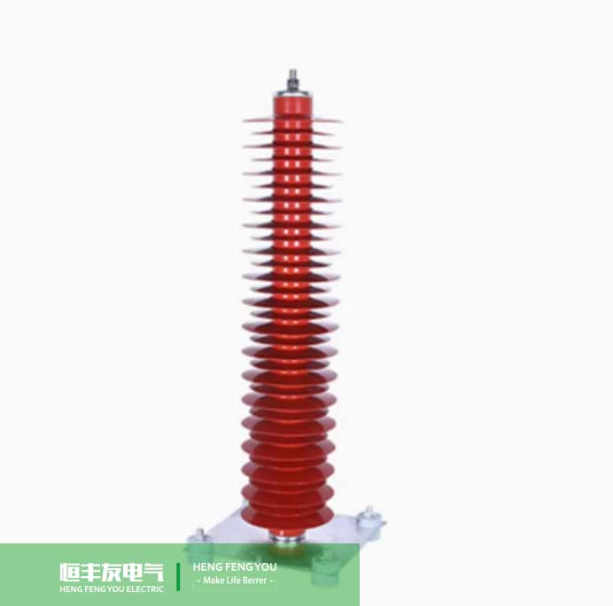

• 复合外套避雷器： 适用于 AIS 变电站、配电系统及其他符合产品设计条件的户外场景。

• GIS 内置罐式避雷器： 用于气体绝缘开关设备，需与 GIS 结构、接口及绝缘配合要求相匹配。

• 线路避雷器： 用于架空输电和配电线路，可根据线路设计要求选择带串联间隙或无间隙产品。

• 站用避雷器： 可用于变压器、母线、电压互感器等设备的过电压保护，具体配置取决于系统设计。

不同类型的避雷器不能仅凭电压等级互相替代，还需要核对产品结构、保护特性和实际安装条件。

Ⅱ、额定电压与持续运行电压如何选择？

避雷器选型需要重点关注两个参数：额定电压 Ur 和持续运行电压 Uc。

Uc 是避雷器能够持续承受的工频电压，Ur 则与避雷器的暂时过电压耐受能力等特性有关。两者含义不同，不能简单地根据电网标称电压直接确定。

对于 10kV、35kV 和 110kV 系统，应综合考虑以下因素：

1. 系统最高运行电压及避雷器安装位置；

2. 系统中性点接地方式；

3. 单相接地故障引起的暂时过电压及其持续时间；

4. 避雷器的持续运行电压、额定电压及暂时过电压耐受能力。

尤其对于中性点不接地或谐振接地系统，应重点分析单相接地期间的电压升高，不能直接套用有效接地系统的产品参数。

实际选型应依据系统设计资料、适用标准及制造商技术数据进行校核，避免因电压参数不匹配造成避雷器长期运行负担增加或保护失效。

Ⅲ、残压与设备绝缘配合

残压是避雷器通过规定冲击电流时两端呈现的电压。避雷器的保护水平需要与变压器、GIS、开关设备及其他被保护设备的绝缘耐受水平相协调。

选型时应重点检查：

• 雷电冲击残压及相关操作冲击保护水平；

• 被保护设备的雷电冲击耐受电压等绝缘参数；

• 避雷器与被保护设备之间的电气距离；

• 连接引线的长度及其电感带来的附加电压。

对于 GIS 项目，应根据设备结构、绝缘配合计算和制造商要求，选择适用的内置罐式避雷器或经过校核的外置方案。外置避雷器并非一概不可采用，但必须评估安装位置、保护距离及引线电感的影响。

仅比较避雷器产品的残压数值，而忽略安装条件，可能无法准确判断设备端的实际保护效果。

Ⅳ、污秽环境与高海拔选型

环境条件会影响避雷器外绝缘的可靠性，尤其是在沿海、工业污染区及高海拔地区。

• 一般环境： 根据系统电压、设备绝缘要求及现场条件确定外套结构和爬电距离。

• 沿海及工业污染环境： 结合盐雾、导电性粉尘、污染程度及受潮条件，依据适用标准确定爬电距离，并选择相应的外套材料与结构。

• 高海拔环境： 根据项目海拔和产品适用条件，校核外绝缘性能，并按照相关标准及制造商要求采取必要的修正措施。

此外，户外避雷器还应考虑环境温度、湿度、机械负荷及其他特殊运行条件。不能仅根据地区名称或单一环境指标决定产品型号。

Ⅴ、避雷器采购前需要确认哪些信息？

为了提高选型准确性，减少设备不匹配及项目交付风险，建议采购前准备以下资料：

1. 系统信息： 额定电压、最高运行电压及中性点接地方式。

2. 保护要求： 被保护设备的绝缘水平、安装位置及预期保护水平。

3. 产品参数： Ur、Uc、残压、暂时过电压耐受能力及相关放电特性。

4. 环境条件： 海拔、污秽程度、环境温度及户内外安装要求。

5. 结构与配件： 安装接口、连接方式、接地要求及是否需要监测装置。

6. 项目文件： 适用标准、技术规范、产品试验报告及必要的合规文件。

对于架空线路项目，还应根据线路绝缘水平、雷电活动及接地条件确定线路避雷器类型。对于重要变电站，可根据运维要求配置泄漏电流监测或放电计数装置。

Ⅵ、总结

高压避雷器选型不能只依据电网标称电压或通用型号。额定电压与持续运行电压应匹配系统接地方式及暂时过电压条件；残压和保护水平应满足设备绝缘配合要求；外绝缘结构则需要适应现场污秽、海拔和气候条件。

恒丰友电气供应复合外套避雷器、GIS 罐式避雷器及线路避雷器等产品，可面向 GIS 变电站、光伏升压站和工矿配电项目提供产品选型与配套支持。具体产品配置需结合系统参数、安装条件及项目技术规范确定。
