高压配电室直流屏选型指南：蓄电池容量、充电模块与馈出回路如何确定？

Writer： 恒丰友电气 Time：2026-09-25 浏览量：次

Ⅰ、直流屏电源系统及适用场景

电力直流系统常见额定电压包括 DC220V 和 DC110V，具体电压等级需要根据工程规模、断路器操作机构、继电保护及控制系统等实际要求确定。

一套完整的直流屏系统通常包括：

• 交流输入单元
• 高频充电模块
• 直流监控单元
• 蓄电池组
• 直流馈出回路
• 绝缘监测及接地故障告警装置

正常运行时，充电模块为继电保护、测控、信号及控制等直流负荷供电，同时对蓄电池进行浮充。交流输入失电后，蓄电池自动承担直流负荷，为保护动作及断路器分合闸提供持续电源。

按照应用场景，直流屏主要用于：

• 变电站及配电站
• 工厂高压配电室
• GIS变电站
• 光伏、风电升压站
• 石油化工及矿山项目
• 工业预制舱
• 数据中心及重要工业负荷配电系统

蓄电池方面，阀控式铅酸蓄电池仍是许多工业电力直流系统的常见方案；对于空间受限或对重量有特殊要求的项目，也可以根据项目技术条件采用符合电力系统应用要求的专用锂电池及配套电池管理系统。

Ⅱ、直流屏蓄电池容量怎么确定？

蓄电池容量通常以 **Ah（安时）**表示。容量选择不能简单根据高压柜数量或经验配置，而应结合直流负荷和蓄电池放电条件进行计算。

1. 蓄电池容量主要考虑哪些因素？

直流屏蓄电池容量计算主要考虑：

① 经常负荷

包括继电保护、测控、通信、信号及其他持续运行的直流负荷。

② 事故负荷

交流系统失电后仍必须保持运行的直流设备。

③ 事故供电时间

根据工程类别、系统设计要求及运行方式确定，不能简单统一采用某一个固定时间。

④ 断路器操作负荷

断路器分闸、合闸时会产生瞬时较大的操作电流，需要校核蓄电池在该工况下的端电压，避免操作过程中出现过大的电压下降。

⑤ 电池放电特性及环境温度

蓄电池实际可用容量与放电倍率、终止电压、环境温度等因素有关，低温环境下尤其需要进行容量修正。

因此，直流屏蓄电池容量不能只看“多少Ah”，而应根据实际负荷和设计条件进行计算。

2. 工程中常见的容量参考

不同工程的直流负荷差异较大，以下仅作为市场常见配置的参考，不代表固定的标准容量：

以上容量仅为工程配置参考，最终蓄电池容量应根据实际直流负荷、事故供电时间、放电特性及工程设计条件计算确定。

3. 典型场景分析：蓄电池容量不足的风险

假设某化工园区配电室配置8面高压开关柜，如果直流屏仅按照较小容量经验配置，而没有统计全部二次经常负荷和事故负荷，当外部交流电源发生故障时，蓄电池可能无法满足设计的持续供电时间。

当蓄电池端电压持续下降时，可能进一步影响继电保护、控制及断路器操作。

因此，设计直流系统时，应首先统计所有直流负荷，再确定事故运行时间及蓄电池容量，而不是直接按照高压柜数量套用固定容量。

Ⅲ、充电模块功率与直流监控如何选择？

蓄电池容量确定之后，还需要合理配置充电模块。

1. 充电模块容量

充电装置需要同时满足正常运行时直流负荷供电和蓄电池充电需求，并根据工程要求考虑一定的容量裕量。

模块数量还需要考虑冗余运行方式。例如采用 N+1 配置时，当其中一台充电模块退出运行，剩余模块仍应能够满足规定工况下的直流负荷供电及蓄电池充电要求。

因此，不能只根据“总负荷电流”确定模块数量，还需要结合：

• 直流经常负荷
• 蓄电池充电需求
• 模块单机容量
• 模块冗余方式
• 后期负荷扩展需求

综合确定。

2. 直流监控功能

直流监控单元是直流屏的重要组成部分，通常需要对以下状态进行监测：

• 交流输入电压
• 直流母线电压
• 直流负荷电流
• 蓄电池电压及电流
• 充电模块运行状态
• 直流系统绝缘状态
• 系统故障及告警信息

对于重要变电站和工业项目，还可以根据项目自动化系统要求配置相应通信接口，将直流系统运行状态和告警信息上传至站控层或配电后台。

3. 直流绝缘监测不能忽略

直流系统发生正极或负极接地后，如果没有及时发现并处理，可能进一步影响保护及控制回路。

因此，直流系统应配置与系统方案相匹配的绝缘监测及接地故障告警功能，及时发现绝缘异常。

4. 典型场景分析：直流接地故障

例如光伏预制舱内二次电缆长期运行后出现绝缘老化，如果直流系统能够及时检测到接地异常并发出告警，运维人员可以根据告警信息排查故障回路。

因此，在直流屏选型时，不能只比较蓄电池容量和充电模块价格，监控及绝缘监测功能同样需要纳入技术方案。

Ⅳ、直流屏馈出回路怎么配置？

馈出回路主要负责将直流电源分配至保护、控制、测量以及断路器操作等不同负荷。

馈出回路数量需要根据高压柜、GIS间隔以及实际直流负荷数量确定。

常见馈出回路包括：

控制回路

主要为继电保护、测控装置及相关控制设备提供直流电源。

合闸回路

主要为断路器合闸操作回路提供电源。由于断路器操作过程中可能产生较大的瞬时电流，需要根据断路器操作机构参数进行校核。

分闸及保护回路

根据项目设计要求进行独立配置，保证故障状态下保护及断路器操作具有可靠的直流电源。

馈出回路设计需要注意：

1. 根据实际高压柜及GIS间隔数量确定馈出回路数量；
2. 不同重要负荷应按照设计要求进行合理分路；
3. 重要控制、保护及操作回路应避免不合理共用一路馈出；
4. 馈出开关额定电流及保护特性需要与下级负荷匹配；
5. 某一路馈线发生短路时，不应造成无关直流负荷大范围失电。

Ⅴ、直流屏选型还需要关注哪些参数？

除了蓄电池容量、充电模块和馈出回路之外，以下参数同样会影响直流屏的实际运行可靠性。

1. 蓄电池类型

户内工业配电室通常可以根据项目要求采用阀控式铅酸蓄电池。

对于空间有限、对设备重量有特殊要求的预制舱等场景，可以根据技术要求考虑电力专用锂电池。

需要注意的是，电力直流系统采用锂电池时，应选择符合电力系统应用要求的电池及配套电池管理系统，不应直接使用普通消费类锂电池替代。

2. 环境条件

蓄电池性能会受到环境温度影响。

高温、密闭的配电室或预制舱需要考虑通风及散热；低温环境下则需要结合电池放电性能进行容量修正。

对于高寒、高温、高海拔等特殊项目，直流屏及蓄电池应根据当地环境条件进行针对性设计。

3. 通讯功能

对于需要接入站控层或能源管理系统的项目，可根据现场自动化系统要求配置 Modbus、IEC 104 等通信接口，实现直流系统运行状态、故障及告警信息的远程监测。

Ⅵ、直流屏选型常见问题

1. 蓄电池容量只凭经验选择

只按照“几面高压柜配多少Ah”进行配置，没有统计实际二次负荷，可能导致交流失电后的供电时间无法满足设计要求。

2. 充电模块没有合理冗余

如果充电模块数量不足，一台模块退出运行后可能影响系统供电或蓄电池充电能力。因此应根据项目要求合理设计模块冗余。

3. 忽略直流绝缘监测

直流接地故障没有及时告警，会增加保护及控制系统受到影响的风险。

4. 馈出回路过度集中

大量高压柜或重要二次负荷共用一路馈出，某一路发生故障时可能扩大直流电源故障范围。

5. 忽略环境条件

预制舱、高寒地区、高温地区等特殊环境下，如果没有针对性考虑电池温度和散热条件，可能影响蓄电池实际性能及使用寿命。

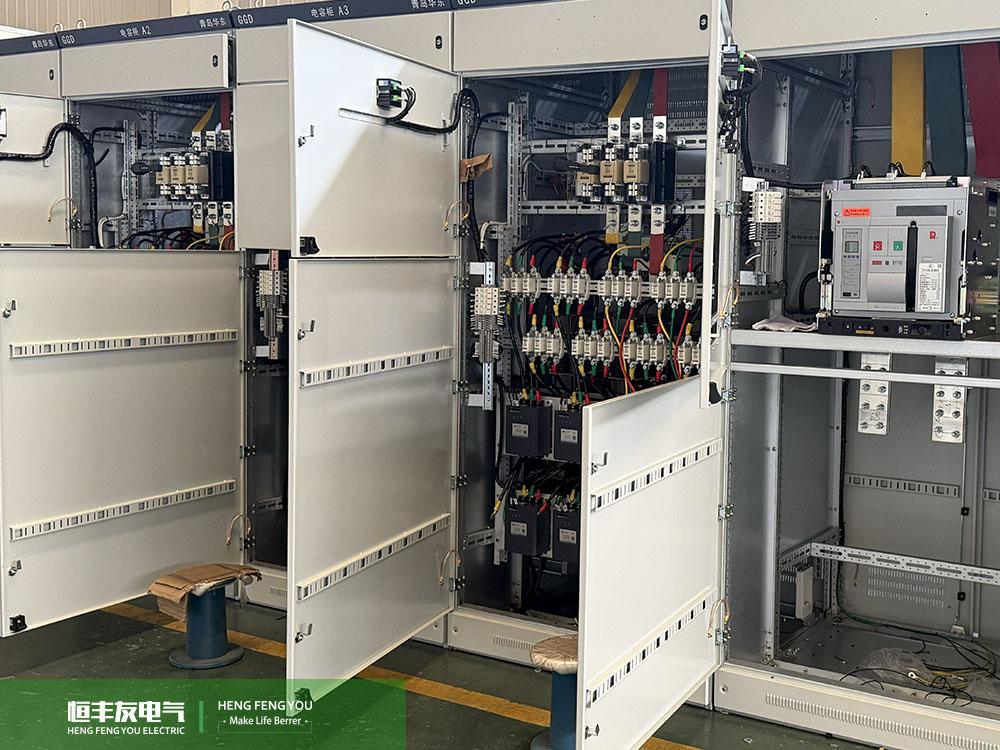

Ⅶ、恒丰友电气直流屏系统解决方案

直流屏并不是简单的“柜体+蓄电池”产品，其核心是根据项目实际直流负荷设计可靠的电源系统。

恒丰友电气可提供 DC220V、DC110V电力直流屏及交直流一体化电源系统，根据高压柜、GIS间隔数量及二次负荷情况，协助确定蓄电池容量、充电模块配置、馈出回路及监控方案。

产品可根据项目要求配套高低压成套设备，适用于：

• 高压配电室
• 工业变电站
• GIS变电站
• 光伏及风电升压站
• 工业预制舱
• 石油化工及矿山项目

对于需要采购直流屏的项目，建议在询价阶段同时提供系统电压、直流负荷、事故供电时间、高压柜/GIS间隔数量、断路器操作参数及项目环境条件，以便进行更准确的方案配置。
