低压开关柜

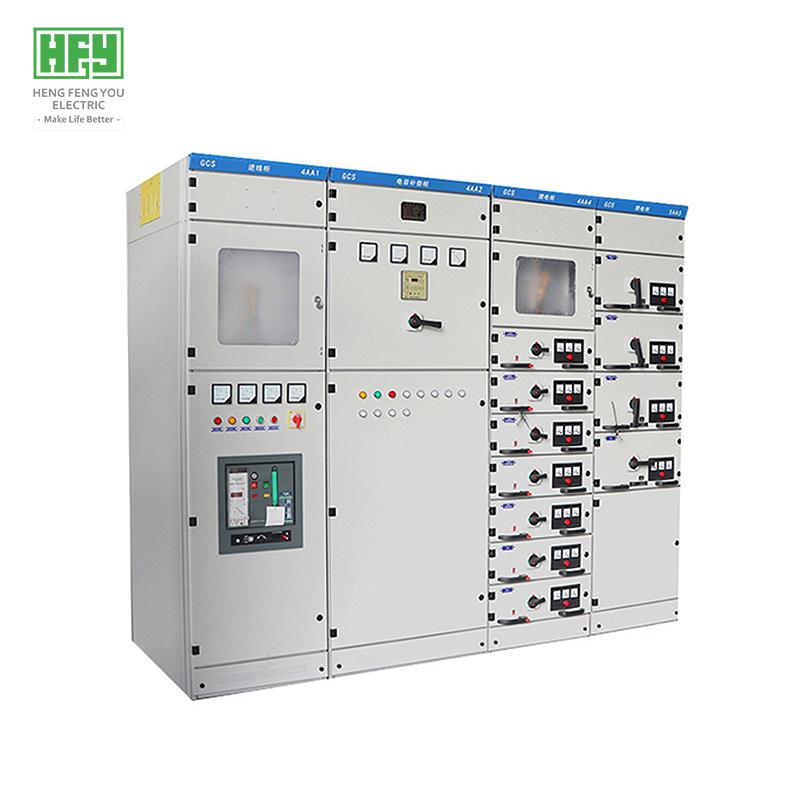

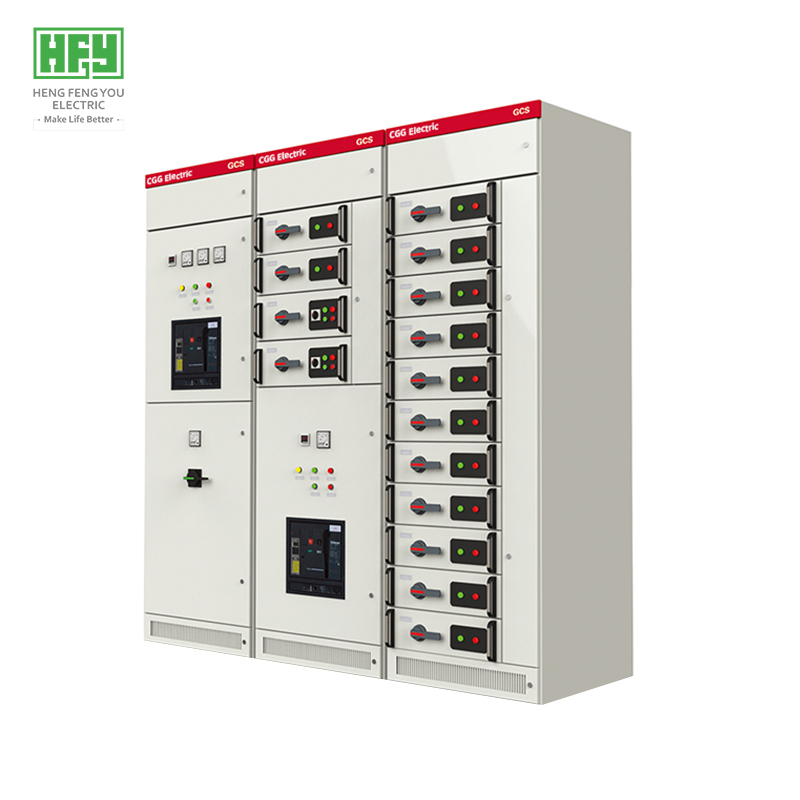

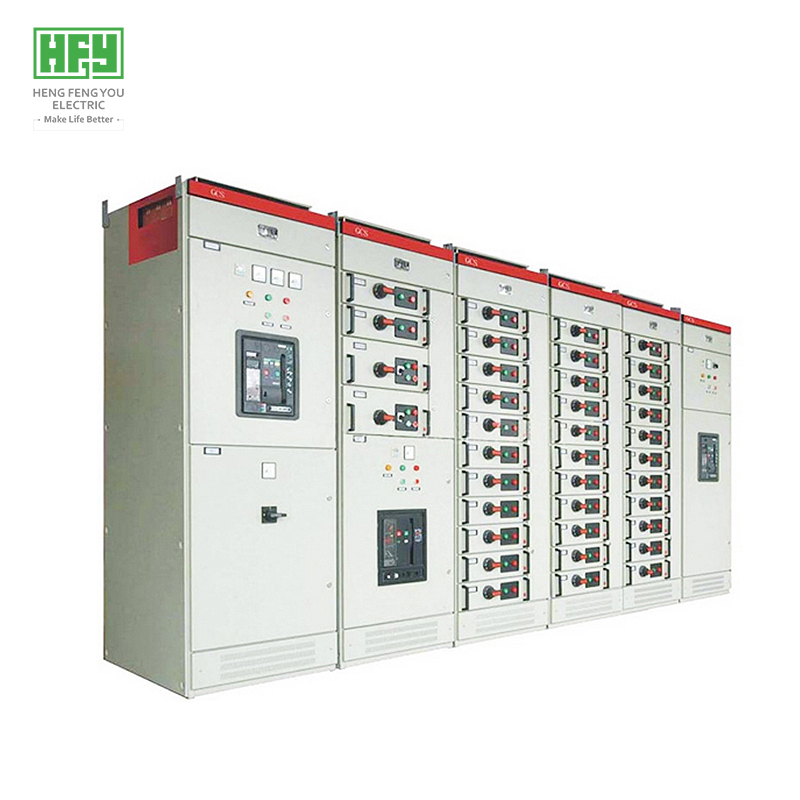

GCS低压抽出式开关柜

  • 品牌:恒丰友
  • 系列: GCS
  • 用途: 高可靠性低压成套配电系统
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品概述


  - 主要用于发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置
  - 额定交流频率50Hz/60HZ,最大工作电压到660V,最大工作电流至4000A
  - 全球50多个国家和地区运行验证的高可靠性
  - 主要应用于发电厂、石油化工、冶金等自动化程度高,要求与计算机接口的场所等配电场所
  - 满足众多国际标准:IEC60439、BS5486、VDE0660、GB7251、NEMAIC2-322、JB/T9661等





产品优势

> 领先技术
  -
标准防腐及盐雾环境方案,满足现场严苛环境要求
  - 分断能力高,动热稳定性能好,结构先进,各种方案单元任意组合
  - 单台柜体所容纳的回路较多,安全防护等级高(IP30)维护方便

柜体
  - 整体采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm和9.2mm的安装孔
装配形式为两种,全组装式结构和部份(侧框和横梁)焊接式结构

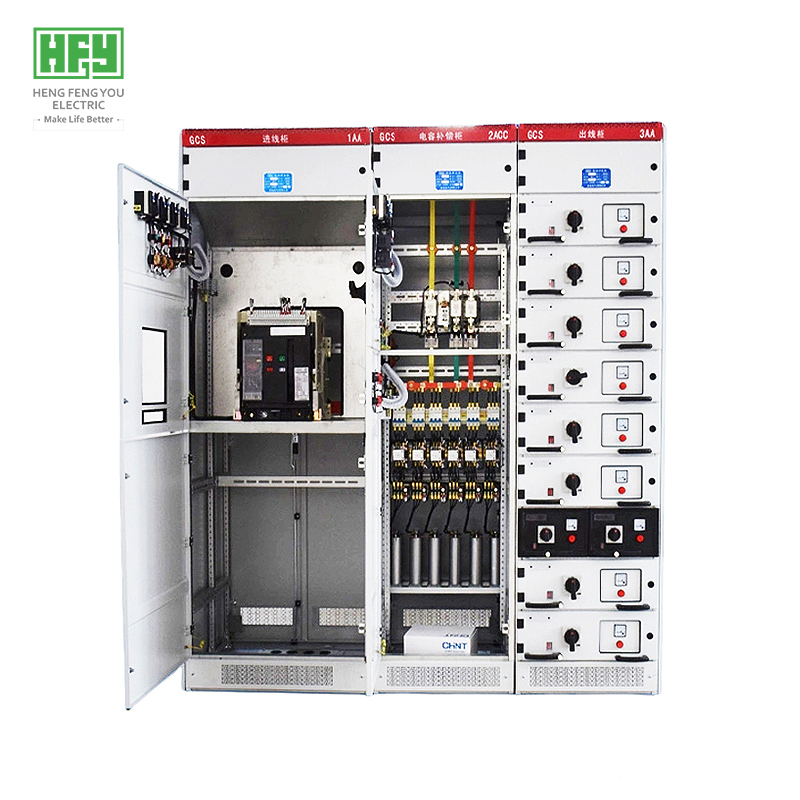

  - 隔室分为功能单元室、母线室和电缆室,各室的作用相对独立便于带电维修
  - 激光数控设备切割、打孔、折弯,保证加工精度
  - 外部采用静电环氧粉末喷涂,50年不脱漆
  - 成型尺寸、开孔尺寸、设备间隔实行模数化(模数E=160mm)

功能单元(抽屉部分)
  - 抽屉层高的模数为160mm(分为1/2单元,1单元,3/2单元,2单元,3单元),单元回路最大额定电流400A
  - 抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变,相同功能单元的抽屉具有良好的互换性。
  - 每台MCC柜能安装11个一单元的抽屉或22个1/2单元的抽屉,其中一单元以上抽屉采用多功能后板
  - 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
  - 抽屉单元设有机械联锁装置,主开关在合闸时,门板打不开
  - 抽屉单元有足够数量的二次插接件,可满足计算机接口和自控回路对接点数量的要求

母线系统
  - 采用三相四线制或三相五线制
  - 优质三相镀锡母线铜排,机械强度高,散热好
  - 母线平置式排列使装置的动、热稳定性好,能承受80/176KA短路电流的冲击

加工组装
  - 无尘化车间,保证绝缘性
  - 装配工人至少经过6个月以上的培训上岗
  - 二次接线为全自动端子压接机,保证接线可靠
  - 螺栓加固使用电动工具 保证合适扭矩
  - 铜线母排为数控裁断、打孔、折弯,保证精度
  - 出厂前的各种实验测试,保证设备正常运行



产品参数


辅助电路额定电压(V)


AC220、380(400)DC110、220
FN12-10
FZN25-12
额定频率(赫兹)


50(60)
12
额定绝缘电压(V)


660(1000)
额定电流(A)

横排
W4000

垂直母线(MCC)
1000
50
母线额定短时间允许电流(kA/1 s)

50, 80
630
母线额定峰值容许电流(kA/ 0.1s)
105, 176
630
工频试验电压(V/1min)

主电路
2500
Not less than 100

辅助电路
1760
1250
母线

三相四线系统
A. B、C、PEN
20/4;

三相五线制
A. B、C、PE、N
Ground switch 20/2
保护级别


IP30、 IP40
50
11

额定短路电流(峰值)
50
12
结合
保险丝额定电流
A
100
13
电器
额定传输电流
1500
2000
14

额定短路分断电流
kA
31.5
15

配备保险丝型号

SQLAJ-12(XRNTa-10)
16
机械寿命
2000
10000
17
辅助电路承受1min工频电压
kV
2
18
电动操作机构工作电压
V
Ac/dc 220;110
19
保护水平

IP2X
20
尺寸(宽×深×高)
mm
650(850)x900x2000(2200)



使用条件

  - 海拔高度不得超过2000m
  - 周围空气温度不高于+40度,不低于-5度(24小时内平均温度不得高于+35度)
  - 周围空气湿度不超过50%,低温度允许有较大的相对温度(如+20度为90%),应考虑到由温度的变化引•  起的凝露的影响
  - 与垂直面倾斜不超过5°,且整组柜列相对平整符合(GBJ232-2)标准
  - 要求在无剧烈震动和冲击,电器元件不会受到腐蚀、无导电性尘埃的场所



订货须知

> 需客户应提供以下信息:
  - 主回路方案图、次回路系统图及辅助电路控制方式

  - 设备布置图、配电室平面布置图
  - 设备主要电气元件品牌型号
  - 进出线方式,设备之间之间需要母线桥连接时,应提供总线间距、距地高度等数据。
  - 其它特殊要求可与恒丰友电气协商解决


我们的优势

  - 权威产品认证:ISO CE、CB、CCC等
  - 完善的SQA质量管理体系,保证高品质产品
  - 快速报价、可提供电气设计服务
  - 交货周期短,全球范围最快15天发货
  - 完善的售后服务体系,让客户购货无忧
  - 欢迎客户验厂参观指导,提供OEM/ODM保护水平
