油浸式变压器

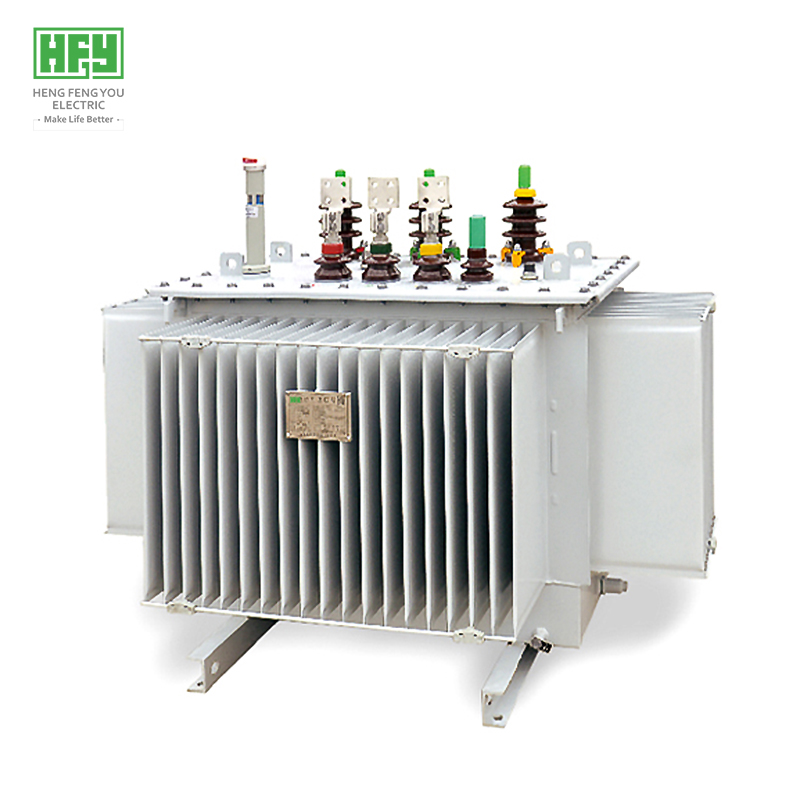

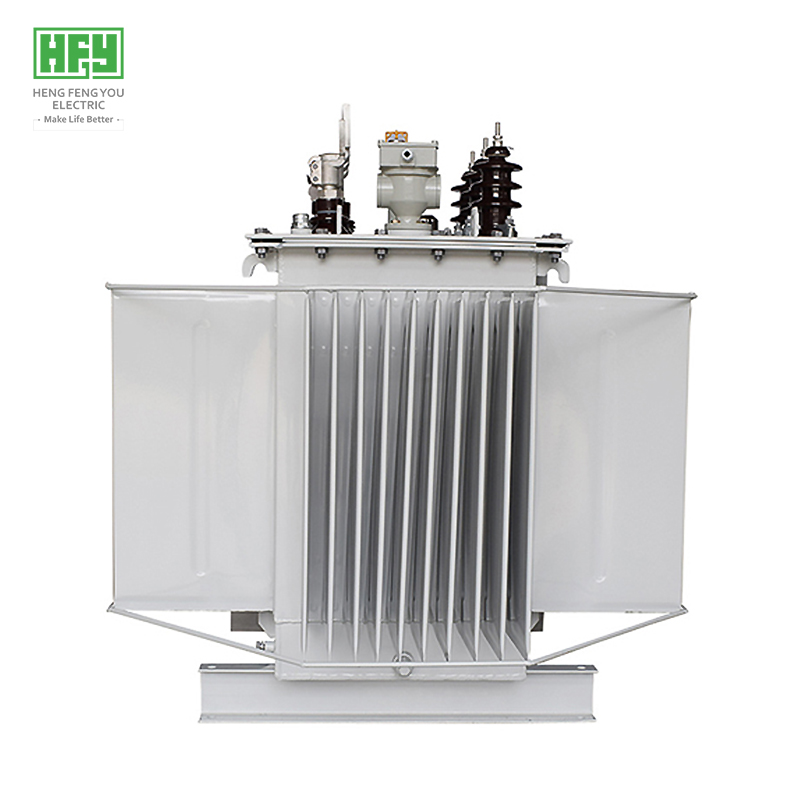

S9-M系列全密封10KV三相油浸式电力配电变压器

  • 品牌:恒丰友
  • 系列: S9-M
  • 用途: 配电变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品概述


  产品实际测量优于GBIEC标准,CB CCC KEMA认证
  全球50多个国家和地区运行验证的高可靠性,三十年变压器制造经验
  主要应用于10kv配网、工矿企业与民用建筑供配电系统
  产品目前已销往巴基斯坦,乌兹比克斯坦,哈萨克斯坦等发展中国家和地区

  执行标准:IEC 60076系列、IEC 6013、IEC 60214-1、IEC 60296;GB1094-1996,GB/T6451-2008、GB/T7597-2007等


10kv变压器出口,巴基斯坦变压器,阿富汗变压器,孟加拉变压器

产品优势


> 领先技术
  - 高压铜带绕制技术, 提高耐雷电性能
  - 低压铜箔绕制技术,优质A级绝缘材料绝缘
  - 漏磁小,机械强度高,抗短路能力强
  - 铁芯45°全斜接缝步进叠片结构

> 外壳
  - 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度
  - ABB机器人自动焊接,激光检测,避免出现漏点,合格率99.99998%
  - 静电喷塑处理,50年不脱漆(涂层耐腐蚀100h内,硬度≥0.4 )
  - 全密封结构、免维护免维修,正常运行使用寿命30年以上

> 铁芯
  - 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片(来自中国宝钢、武钢)
  - 通过对硅钢片剪切和叠装的工艺的控制,使损耗水平和空载电流及噪音降至最低
  - 铁芯特别加固,保证在正常运行和运输过程中变压器结构牢靠

> 绕组
  - 低压绕组以优质铜箔绕制而成,极好的绝缘耐受性能
  - 高压绕组通常以绝缘铜线绕制,使用恒丰友电气专利的工艺技术
  - 对短路引起的径向应力有非常好的承受能力

> 优质材料
  - 宝钢、武钢生产硅钢片
  - 中国优质无氧铜
  - 中国石油(昆仑石油)优质变压器油(25# 40#)

> 其他说明
  - 低压出线端子为镀锡铜排
  - 高压出线端子为环型镀锡螺栓
  - 默认无载调压(可定制有载调压)分接开关5档或7档调节
  - 变压器630KVA以上配有气体继电器保护

> 专利技术
  - 得益于恒丰友电气“超低损耗节能电力变压器"专利技术,可实现节省5%的材料,变压器的损耗比市场同类产品降低10-20%,更加节能环保。





使用条件


  - 海拔高度小于1000m,空气温度-25℃~40℃,湿度小于90%(+25℃)
  - 垂直倾斜度不超过5°,无剧烈振动场所,户外风速不超过35m/s
  - 无严重影响变压器绝缘的气体、导电尘埃;无爆炸危险、无腐蚀电气元件的场所
  - 超出以上正常使用环境条件,客户可与我公司另行定制解决



产品参数


  - 输入电压:10KV
  - 输出电压:0.4KV
  - 容量:30-2500KVA
  - 频率:50HZ
  - 备注:电压、容量、频率、联结组别及损耗均可按客户要求定制
(以下附表格参数)

额定容量Capacity 额定电压及分接范围Rated voltage&Off-load tapping   联结组标号
Vector
 GroupSymbol
空载损耗
NO-load
loss(W)
负载损耗
Load loss(W)
空载电流
NO-load current(%)
短路阻抗Short
circuit impedance(%)
高压
H.V(kv)
高压分接范围
 High pressure
  Tap range(%)
低压
L.V(kv)
30 11 10.5
10 6.3
6
±5%
±2x2.5%
0.4
0.69

Dyn11
Yyn0
100 630/600 1.5 4
50 130 910/870 1.3 4
63 150 1090/1040 1.2 4
80 180 1310/1250 1.2 4
100 200 1580/1500 1.1 4
125 240 1890/1800 1.1 4
160 280 2310/2200 1 4
200 340 2730/2600 1 4
250 400 3200/3050 0.9 4
315 480 3830/3650 0.9 4
400 570 4520/4300 0.8 4
500 680 5410/5150 0.8 4
630 810 6200 0.6 4.5
800 980 7500 0.6 4.5
1000 1150 10300 0.6 4.5
1250 1360 12000 0.5 4.5
1600 1640 14500 0.5 4.5
2000 1940 18300 0.4 5
2500 2290 21200 0.4 5



订货须知
  - 变压器主要参数(电压、容量、损耗等主要参数)
  - 变压器使用环境(海拔、温度、湿度、场所等)
  - 其他定制化需求(分接开关、颜色、油枕等)
  - 最小起订量1台,7天内全球发货
  - 正常交货周期30天,全球范围快速发货



我们的优势
  - 权威认证:ISO、CE、CB、CCC、SASO、KEMA等
  - 完善的SQA质量管理体系及专利技术,保证高品质产品
  - 高效的生产设备及较低的原材料价格保证价格优势
  - 库存充足,交货周期短,全球范围可快速发货
  - 完善的售后服务体系,让客户购货无忧
  - 欢迎客户验厂参观指导,提供OEM/ODM服务
