如何进行变压器温升测试?

Writer: 恒丰友电气 Time:2021-09-15 浏览量:

    变压器<a href='https://www.hengfengyou.cn/jishu/308.html' target='_blank'><u>温升</u></a>,如何进行变压器<a href='https://www.hengfengyou.cn/jishu/308.html' target='_blank'><u>温升</u></a>,变压器温升测试
变压器试验有型式试验、例行试验和特殊试验,其中温升试验是型式试验中的一种,这项试验主要是检查变压器的结构性能,具体是检验变压器能否快速冷却,也就是检验变压器工作中由总损耗产生的热量能否快速散去,并且是否满足IEC标准所规定的变压器的顶层油温升,以及绕组温升的限定值,还要检验一些其他部件有没有局部过热现象,如铁心、油箱和结构件等。中国自2014年12月14日,油浸式变压器温升实验执行中国国家标准GB/T1094.2—2013(IEC60076-2:2011)。

    在变压器试验过程中,温升试验是所需工作量最大且最为费时的一项试验。目前测试变压器温升主要有:直接负载法,相互负载法,循环电流法,零序电流法,短路法等方法。而在这些方法中短路法所需要的试验电压是最低的,电源容量也是最小的,而且对于油浸式变压器,国标规定短路法是温升试验的标准方法。今天让我们恒丰友电气销售总监Jack,重点与大家分享一下如何进行油浸式变压器温升实验:

A、油浸式变压器短路法
施加总损耗

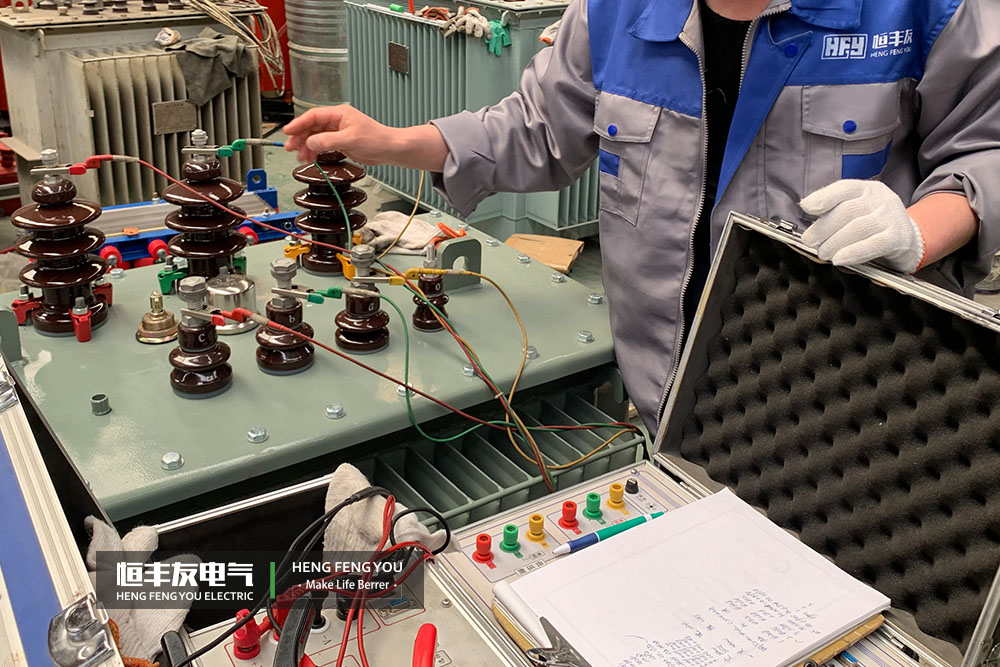

      首先,短接被试变压器的低电压端的出线端子,并对高压端施加总损耗,给变压器供电后进行试验。试验过程中,需要定时监测和记录一些温度值,例如,变压器周围环境的温度、油顶层的温度以及散热器进口与出口的温度,一般时间间隔为半小时,试验时间长度为3h,试验过程中当监测部位的温升变化每小时小于1℃时,这时温升基本稳定了,我们把最后1h试验值进行平均,并将此值作为最终的结果值。
施加额定电流
     绕组的输入电流要达到额定电流,继续监测1h后,记录变压器周围环境的温度、油顶层的温度以及散热器进口与出口的温度,然后断掉电源且使电流达到最小,这时通过测量热态电阻的值得到绕组的温升。本试验用到的测试系统是基于PC机的变压器温升试验自动测控系统,该系统的控制设备为PC机,其中数据的采集、试验设备的控制和仪器仪表的管理是通过接口和串行接口实现的。温升试验中先由电压电流互感器对所测变压器施加的电压电流信号进行衰减,然后经试验控制台进行信号变换后通过数据采集卡进行A/D转换,之后通过接口将数据传送到PC机,最后由PC机实现三项电压、电流和功率的计算与显示,并对计算结果进行判断后对控制设备输出相应的控制信号。

B、控制电力变压器的温升在标准要求的范围内,建议从以下着手:
      1、例行试验中的空载损耗和空载电流测量、短路阻抗和负载损耗测量合格,不一定能确保温升试验也是合格的,所以恒丰友电气将变压器的空载损耗和负载损耗的设计标准低于IEC和GB标准10%(为节省成本,大部分厂家低于5%),使变压器的发热量控制得较低,有利于温升试验的通过。变压器内部损耗中由于空载损耗是基本不变的,随运行时间的增加略有增加,只有负载损耗是随运行负荷的变化而变化的,恒丰友电气建议用户避免变压器过载运行,长期运行建议在80%容量运行。

      2、健全采购产品的供应链管理,控制采购产品的质量,以确保电力变压器整机的质量。恒丰友电气建有完善的SQA供应商管理体系,对变压器温升直接有关的关键元器件和原材料如液浸式变压器的外壳( 含散热器)、铁心的矽钢片材质和制作、铜( 铝) 线或铜( 铝) 箔的材质和尺寸、线圈的结构和绕制、变压器油等有着严格的采购标准和管理标准。如有其他电力变压器咨询或采购需求:Jack【info@hengfengyou.com
