变压器型号规格有哪些?

Writer: 恒丰友电气 Time:2021-08-23 浏览量:

  变压器(Transformer)是一种利用电磁感应原理改变交流电压的装置。看过变压器,细心或细心的人都会知道。变压器上有很多字母。你对变压器上字母的含义好奇吗?变压器不仅有这些字母,还有变压器的规格型号,那么变压器有哪些规格型号呢?小编刚才提到的变压器上的字母代表了什么?小编这就带你去了解一下。

  变压器的型号和规格是什么?

变压器型号规格有哪些?

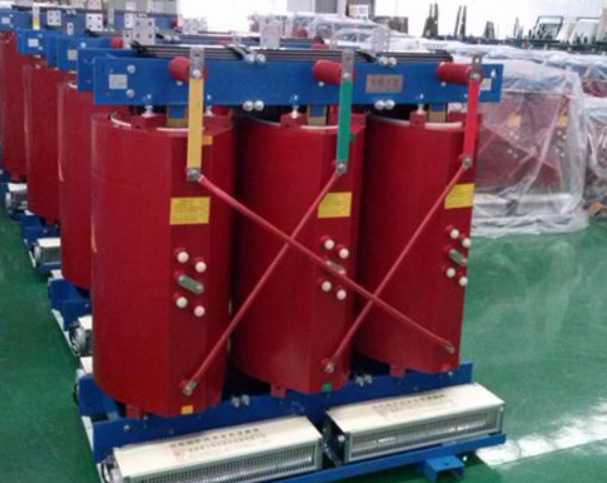

  1.变压器的型号和规格其实很多,不同规格的变压器有不同的含义。干式变压器变压器,如干式变压器,其型号为SCB10-1000KVA/10KV/0.4KV,其中干式变压器的含义是S代表三相变压器,如果S代表D代表单相变压器。C表示变压绕组为树脂浇注固体,即干式变压器。b表示箔式绕组,b用r代替表示缠绕式绕组,l表示铝绕组,z表示有载调压,铜表示不标准。表示为设计序号,又称技术序号。1000KVA表示该变压器的额定容量(1000千伏安)。10KV是指一次额定电压,0.4KV是指二次额定电压。

  2.我们生活中常见的电力变压器型号通常由表示相数、冷却方式、调压方式、绕组芯等材料的符号组成,表示变压器容量、额定电压和绕组连接方式。例如,型号为“SFSZ9-31500/110”的电力变压器型号中的S代表三相,F代表风冷,S代表三绕组,Z代表有载调压,9代表设计序号9型。变压器的额定容量为31500kVA,110代表一次侧额定电压为110kV。

  3.在变压器的规格型号中,如果按照变压器的电压等级来划分,则变压器的型号可分为1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、20KV、10KV、6KV等。

  4.根据变压器的绝缘散热介质,变压器可分为干式变压器和油浸式变压器,其中干式变压器可分为SCB环氧树脂浇注干式变压器和SGB10非包装H级绝缘干式变压器。根据变压器的铁芯结构材料,变压器可分为硅钢叠片变压器、硅钢卷铁芯变压器和非晶合金铁芯变压器。根据变压器的设计节能序列,变压器包括SJ、S7、S9、S11、S13和S15。变压器还可以安装相数划分、单相变压器和三相变压器。

  变压器字母的含义。

  1:S-三相;D-单相。

  2:S-三绕组;E-双绕组。

  3:O-自耦。非自耦F-。

  4:Z-有载调压;W-无励磁调压。

  5:O-油绝缘;G-SF6绝缘。

  6:(内部冷却)N-自然循环;F-强制循环;D-强制导向循环。

  7:(外部冷却)A-空气;W-水。

  8:N-自然循环;F-强制循环。前数字-额定容量(kVA)。后数字-额定电压(kV)。

  电力变压器型号表示方法:

  基本型号+设计序号-额定容量(KVA)高压侧电压。

  例如:S7-31510变压器是三相铜芯10KV变压器,容量315KVA,设计序号7为节能型。

  请说明电力变压器型号的含义,如scr9-50010,s11-m-10010。

  S-三相C-浇注成型(干式变压器)9(11)-设计序号500(100)-容量(KVA)10-额定电压(KV)m-密封。
