干式变压器

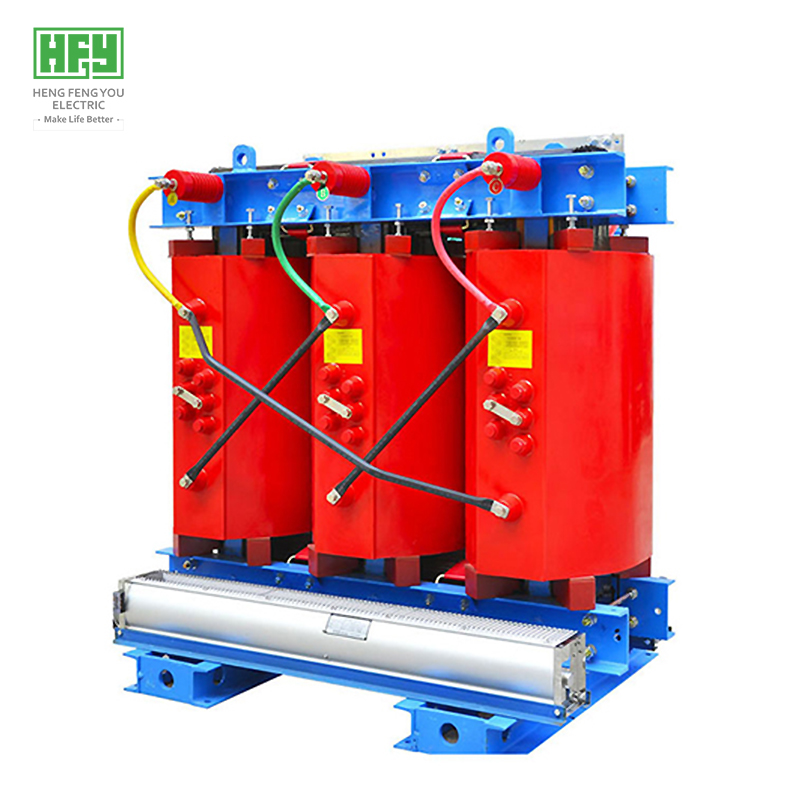

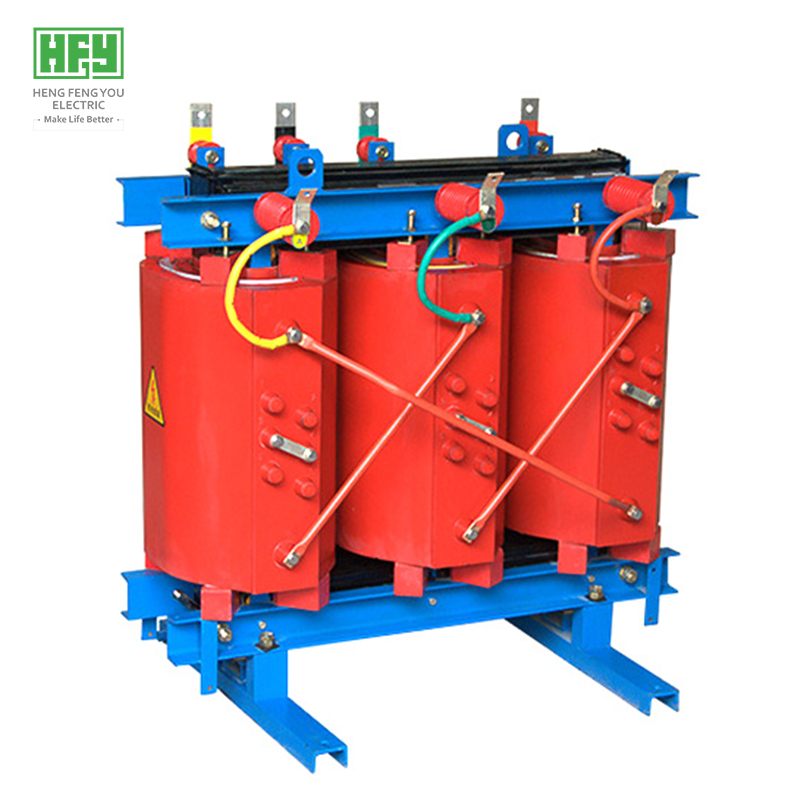

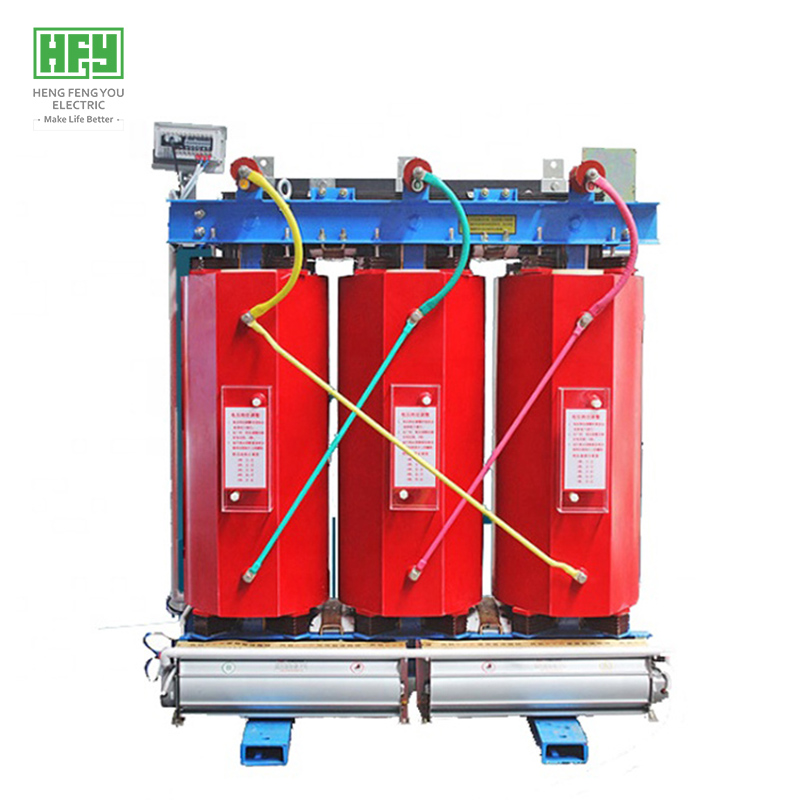

SCB11系列10kv三相环氧树脂浇筑干式配电变压器

  • 品牌:恒丰友
  • 系列: SCB11
  • 用途: 配电变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品概述


  - 低损耗,节能环保,比SCB10型变压器损耗节能25%
  - 实际测量优于GBIEC标准,CB CCC KEMA SASO等认证
  - 更安全出色的防火性能,F1级别
  - 高的抗雷电冲击水平(10kV产品为95kV)
  - 备有完善的温度保护控制系统、强迫风冷条件下可以120% 额定负载运行
  - 全球运行验证的高可靠性,已出口50多个国家和地区
  - 主要应用于11kv城市配网、工矿企业与民用建筑供配电系统
  - 产品已成功销往哈萨克斯坦、乌兹别克斯坦、巴基斯坦、阿富汗、孟加拉、印尼、越南等国家5793台
  - 执行标准:IEC 60076系列、GB1094系列、GB/T6451-2008
  - 外壳材料有铝合金、冷轧钢板、不锈钢等供用户选择(保护等级IP20、IP23等)
出口哈萨克斯坦<a href='https://www.hengfengyou.cn/products/p2/' target='_blank'><u>干式变压器</u></a>,出口乌兹别克斯坦<a href='https://www.hengfengyou.cn/products/p2/' target='_blank'><u>干式变压器</u></a>,出口俄罗斯干式<a href='https://www.hengfengyou.cn/products/p14/139.html' target='_blank'><u>变压器价格</u></a>

产品优势
> 领先技术
  - 高压铜带绕制技术,阻燃配方真空浇注
  - 低压铜箔绕制技术,热固性环氧预浸布绝缘
  - 优质铁芯45°全斜接缝步进叠片结构


铁芯
  - 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片
  - 通过对硅钢片剪切和叠装的工艺的控制,使损耗水平和空载电流及噪音降至最低
  - 在装配好的铁芯其表面封涂F级或H级铁芯漆以防尘腐和锈蚀


低压绕组
  - 低压绕组以优质铜箔绕制而成
  - 层间采用热固环氧预浸布绝缘
  - 绕组端部用热固环氧预浸布绝缘
  - 具备极好的绝缘耐受性能
  - 对短路引起的径向应力有非常好的承受能力
  - 低压绕组出线端子为镀锡铜排
  - 将整个绕组放置在烘炉内加热至 140°C,经过4小时聚合,具备优异的抗工业气体的腐蚀能力


高压绕组
  - 以绝缘铜线绕制,并应用由恒丰友电气独家专利的工艺技术
  - 对于小容量产品,高压绕组采用从顶部到底部的线性电压梯度
  - 对于容量较大产品,高压绕组采用“带绕”技术绕制
  - 这些方法的应用使得相邻导体之间的电场非常低
  - 在正常运行和运输过程中变压器牢靠结构


优质材料
  - 宝钢、武钢硅钢片
  - 中国生产优质无氧铜
  - 瑞士亨斯迈环氧树脂(含阻燃填料)


专利技术
  - 高压线圈在高度真空下浇注成型,浇注材料系统添加了独特的阻燃填料,这是恒丰友电气  专利的技术。当变压器暴露在火焰中时,变压器会立即自熄。具有了特有而出色的阻燃特性及对恶劣工作环境的适应能力。



使用条件

  - 海拔高度小于1000m,空气温度-25℃~40℃,湿度小于90%(+25℃)
  - 垂直倾斜度不超过5°,无剧烈振动场所,户外风速不超过35m/s
  - 无严重影响变压器绝缘的气体、导电尘埃;无爆炸危险、无腐蚀电气元件的场所
  - 超出以上正常使用环境条件,客户可与我公司另行定制解决


产品参数

  - 输入电压:10KV
  - 输出电压:0.4KV
  - 容量:30-2500KVA
  - 备注:电压、容量、频率、联结组别及损耗均可按客户要求定制

额定容量Capacity 额定电压及分接范围Rated voltage&Off-load tapping   联结组标号
Vector
 GroupSymbol
空载损耗
NO-load
loss(W)
负载损耗
Load loss(W)
F级绝缘
空载电流
NO-load current(%)
短路阻抗Short
circuit impedance(%)
高压
H.V(kv)
高压分接范围
 High pressure
  Tap range(%)
低压
L.V(kv)
30 11 10.5
10 6.6
6.3 6
±5%
±2.5%
0.4
0.69

Dyn11
Yyn0
170 710 2 4
50 240 1000 2 4
80 330 1380 1.5 4
100 360 1570 1.5 4
125 420 1850 1.3 4
160 490 2130 1.3 4
200 ±5%
±2x2.5%
560 2530 1.1 4
250 650 2760 1.1 4
315 790 3470 1 4
400 880 3990 1 4
500 1045 4880 1 4
630 1210 5880 0.85 4
630 1170 5960 0.85 6
800 1370 6960 0.85 6
1000 1590 8130 0.85 6
1250 1880 9100 0.85 6
1600 2205 11700 0.85 6
2000 2745 14400 0.7 6
2500 3240 17100 0.7 6



订货须知

  - 变压器主要参数(电压、容量、损耗等主要参数)
  - 变压器使用环境(海拔、温度、湿度、场所等)
  - 其他定制化需求(联结组别、颜色、油枕等)
  - 最小起订量1台,7天内全球发货
  - 正常交货周期30天,全球范围快速发货

我们的优势

  - 权威认证:ISO、CE、CB、CCC、SASO、KEMA等
  - 完善的SQA质量管理体系及专利技术,保证高品质产品
  - 高效的生产设备及较低的原材料价格保证价格优势
  - 库存充足,交货周期短,全球范围可快速发货
  - 完善的售后服务体系,让客户购货无忧
  - 欢迎客户验厂参观指导,提供OEM/ODM服务
