油浸式变压器

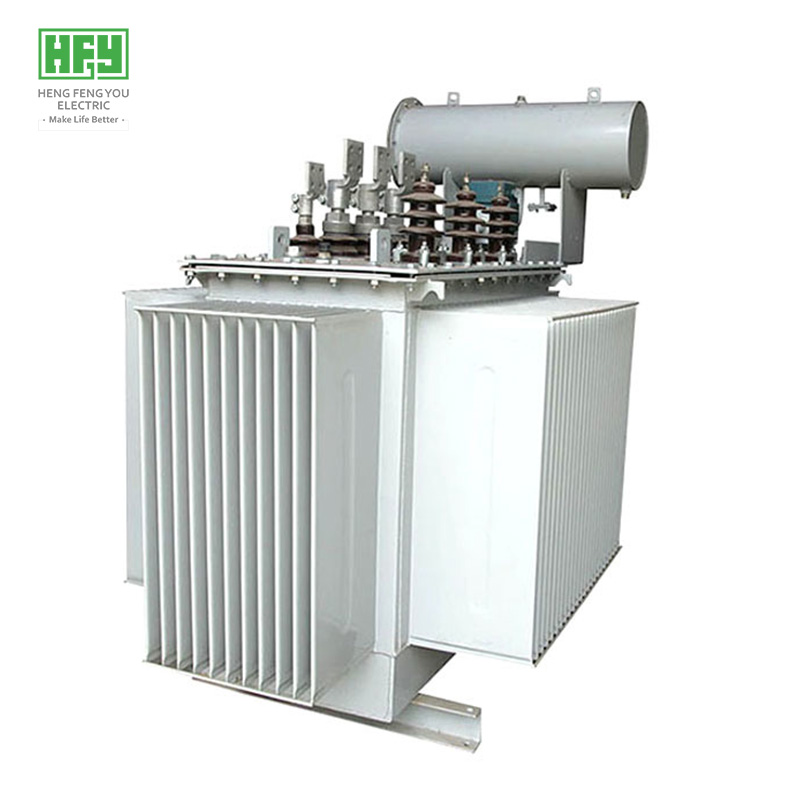

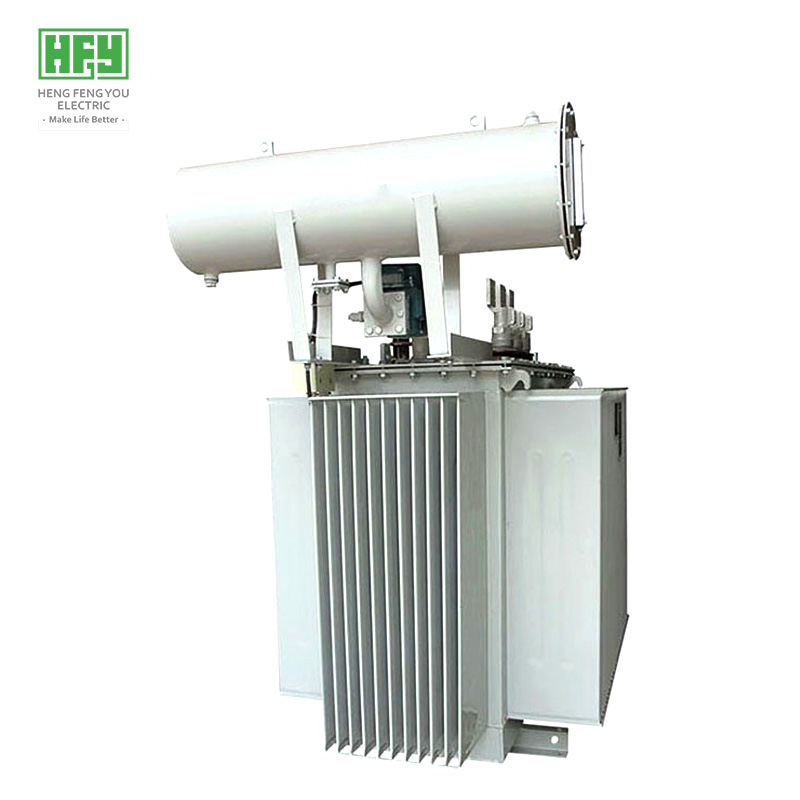

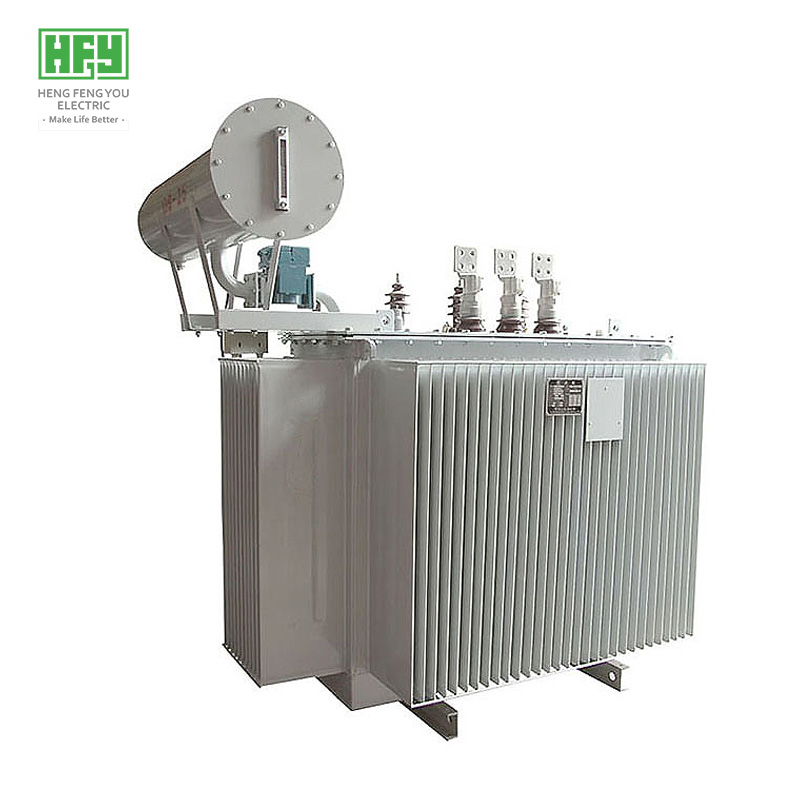

S13-M系列全密封33KV三相油浸式电力配电变压器

  • 品牌:恒丰友
  • 系列: S13-M
  • 用途: 33KV电网配电变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品概述


  - 低损耗、节能环保,比S11型变压器损耗降低35%
  - 产品实际测量优于GBIEC标准,CB CCC KEMA SASO等认证

  - 全球50多个国家和地区运行验证的高可靠性
  - 主要应用于33kv配网、工矿企业与民用建筑供配电系统
  - 产品主要目前销往东南亚、中东、非洲、南美等国家和地区
  - 执行标准:IEC 60076系列、IEC 6013、IEC 60214-1、IEC 60296;GB1094-1996,GB/T6451-2008、GB/T7597-2007等

33kv配电变压器,出口埃塞俄比亚变压器,出口南非变压器,出口坦桑尼亚变压器

产品优势


> 领先技术
  - 高压铜带绕制技术, 提高耐雷电性能
  - 低压铜箔绕制技术,优质A级绝缘材料绝缘
  - 漏磁小,机械强度高,抗短路能力强
  - 铁芯45°全斜接缝步进叠片结构

> 外壳
  - 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度
  - ABB机器人自动焊接,激光检测,避免出现漏点,合格率99.99998%
  - 静电喷塑处理,50年不脱漆(涂层耐腐蚀100h内,硬度≥0.4 )
  - 全密封结构、免维护免维修,正常运行使用寿命30年以上

> 铁芯
  - 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片(来自中国宝钢、武钢)
  - 通过对硅钢片剪切和叠装的工艺的控制,使损耗水平和空载电流及噪音降至最低
  - 铁芯特别加固,保证在正常运行和运输过程中变压器结构牢靠

> 绕组
  - 低压绕组以优质铜箔绕制而成,极好的绝缘耐受性能
  - 高压绕组通常以绝缘铜线绕制,使用恒丰友电气专利的工艺技术
  - 对短路引起的径向应力有非常好的承受能力

> 优质材料
  - 宝钢、武钢生产硅钢片
  - 中国优质无氧铜
  - 中国石油(昆仑石油)优质变压器油(25#)

> 其他说明
  - 低压出线端子为镀锡铜排
  - 高压出线端子为环型镀锡螺栓
  -
默认无载调压NLTC(可定制有载调压OLTC)分接开关5档或7档调节
  - 变压器630KVA以上配有气体继电器保护

> 专利技术
  - 得益于恒丰友电气“超低损耗节能电力变压器"专利技术,可实现节省5%的材料,变压器的损耗比市场同类产品降低10-20%,更加节能环保。



使用条件


  - 海拔高度小于1000m,空气温度-25℃~40℃,湿度小于90%(+25℃)
  - 垂直倾斜度不超过5°,无剧烈振动场所,户外风速不超过35m/s
  - 无严重影响变压器绝缘的气体、导电尘埃;无爆炸危险、无腐蚀电气元件的场所
  - 超出以上正常使用环境条件,客户可与我公司另行定制解决



产品参数


  - 输入电压:33KV
  - 输出电压:0.4KV
  - 容量:30-2500KVA
  - 频率:50HZ
  -调压方式:无载调压
NLTC (no Load tap changer)
  - 备注:电压、容量、频率、联结组别、有载调压OLTC及空负载损耗均可按客户要求定制

(以下附表格参数)

额定容量Capacity 额定电压及分接范围Rated voltage&Off-load tapping   联结组标号
Vector
 GroupSymbol
空载损耗
NO-load
loss(W)
负载损耗
Load loss(W)
空载电流
NO-load current
短路阻抗Short
circuit impedance(%)
高压
H.V(kv)
高压分接范围
 High pressure
  Tap range(%)
低压
L.V(kv)
50 33kV
35kV
38.5kV
±5%
±2x2.5%
0.4
Dyn11
Yyn0
160 1200/1140 1.3 6.5
100 230 2010/1910 1.1 6.5
125 270 2370/2260 1.1 6.5
160 280 2820/2680 1.0  6.5
200 340 3320/3160 1.0  6.5
250 400 3950/3760 0.95 6.5
315 480 4750/4530 0.95 6.5
400 580 5740/5470 0.85 6.5
500 680 6910/6580 0.85 6.5
630 830 7860 0.65 6.5
800 980 9400 0.65 6.5
1000 1150 11500 0.65 6.5
1250 1400 13900 0.6 6.5
1600 1690 16600 0.6 6.5
2000 1990 19700 0.55 6.5
2500 2360 23200 0.55 6.5
3150 2810 27600 0.5 6.5
4000 3360 33000 0.5 6.5
5000 3970 39100 0.5 6.5


订货须知
  - 变压器主要参数(电压、容量、损耗等主要参数)
  - 变压器使用环境(海拔、温度、湿度、场所等)
  - 其他定制化需求(分接开关、颜色、油枕等)
  - 最小起订量1台,7天内全球发货
  - 正常交货周期30天,全球范围快速发货



我们的优势
  - 权威认证:ISO、CE、CB、CCC、SASO、KEMA等
  - 完善的SQA质量管理体系及专利技术,保证高品质产品
  - 高效的生产设备及较低的原材料价格保证价格优势
  - 库存充足,交货周期短,全球范围可快速发货
  - 完善的售后服务体系,让客户购货无忧
  - 欢迎客户验厂参观指导,提供OEM/ODM服务
